Pradiniai duomenys, reikalingi kabelio skerspjūvio apskaičiavimui. Kabelio skerspjūvio ploto skaičiavimo būdai.  Geriausias būdas kabelio skerspjūviui nustatyti.

Kodėl būtina nustatyti kabelių skerspjūvį?

Neapskaičiavę laidininko skerspjūvio arba neteisingai apskaičiavę, galima susidurti su viena iš dviejų problemų. Pirma problema - laidų perkaitimas. Sudaromos palankios sąlygos savaiminiam užsidegimui ir trumpiesiems jungimams. Antra - nepagrįstai didelės kabelių tiesimo išlaidos. Taip atsitinka tais atvejais, kai parenkamas per didelis laidininkų skersmuo. Žinoma, pavojaus čia nėra, tačiau didesnio skerspjūvio kabelis kainuoja brangiau ir su juo ne taip patogu dirbti.

Kabelio skerspjūvio skaičiavimo būdai

Kabelių skerspjūvio skaičiavimo būdų yra įvairių, senesnių, naujesnių, pagal formules ir lenteles. Bet kuriuo atveju, norint apskaičiuoti tinkamą kabelio skerspjūvį pagal galią, ilgį ir kitus parametruds, reikia žinoti tam tikrus pradinius duomenis.  Pradiniai duomenys, reikalingi kabelio skerspjūvio skaičiavimui:

1.     Nominali apkrovos galia (P) - kW arba W

2.     Tinklo įtampa (U) - V (vienfazis: 230 V, trifazis: 400 V)

3.     Srovės tipas - vienfazis ar trifazis

4.     Leidžiamas įtampos kritimas (%) - dažnai pasirenkama 2-5 %

5.     Laido ilgis (L) - vieno laido ilgis metrais (pirmyn + atgal, jei reikia)

6.     Laido medžiaga - varis ar aliuminis

7.     Aplinkos sąlygos - oro temperatūra, montavimo būdas (vamzdyje, ore, po žeme ir pan.)

Kabelio skerspjūvio ploto apskaičiavimas pagal formules yra labai apytikslis būdas, jis būdavo naudojamas anksčiau. Pirmiausia apskaičiuojama srovė, jos apkrova.

Vienfaziniam tinklui pagal formulę:

Trifaziniam tinklui pagal formulę:

P - galia (W), U - įtampa (V), cos (φ)- galios faktorius (paprastai 0,9-1,0) .Tada skaičiuojamas reikiamas kabelio skerspjūvis, kad įtampos kritimas neviršytų ribos:

Kur:  S - kabelio skerspjūvis (mm²), ρ- varžos koeficientas (varis - 0.0175, aliuminis - 0.028), L - atstumas (viena kryptimi, m), I - srovė (A), ΔU- leidžiamas įtampos kritimas (V), pvz., 5 proc. iš 230 V = 11.5 V

Pavyzdžiui, galia - 5 kW, tinklas - 230 V vienfazis, cos(φ) - 0,95, ilgis - 30 m (viena kryptimi), medžiaga - varis, leistinas kritimas -  5 proc. Apskaičiuojame srovę:

I=5000 : (230⋅0.95)≈22.9 A. Leistinas įtampos kritimas: ΔU=230⋅0,05=11,5 V.

Pagal pateiktą formulę apskaičiuojame reikiamą kabelio skerspjūvį: S=2⋅0,0175⋅30⋅22,9:11,5≈2.1 mm². Artimiausio standartinio kabelio skerspjūvis - 2,5 mm².

Internete yra daug lentelių, kuriose pagal srovės apkrovą nurodomas reikalingas kabelio skerspjūvis. Tačiau lentelės sudarytos skirtingų gamintojų, skirtingu laiku, vadovaujantis neaišku kokiais standartais. Tad pasikliauti vien jomis rizikinga.

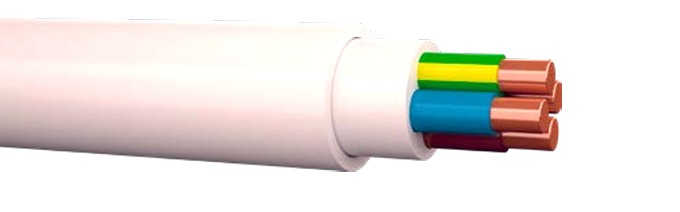

Paprastais ir aiškiais atvejais galima orientuotis į bendrovės „Prysmian" pateikiamas kabelių charakteristikas, tarp kurių nurodomas apytikris išorinis kabelio diametras. Pavyzdžiui: instaliacinis kabelis XPJ 300/500V.

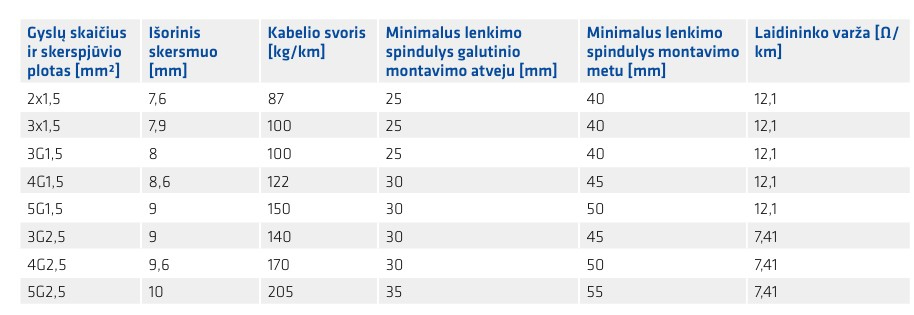

Kabelio techninėje charakteristikoje nurodoma montavimo vieta, kabelio konstrukcija, izoliacijos tipas, gamybos standartai. Taip pat yra lentelės, kuriose nurodytas gyslų skaičius ir skerspjūvio plotas, išorinis kabelio skersmuo ir kiti duomenys:

Tačiau daug patogiau kabelio skersmenį skaičiuoti tiksliai ir greitai „Prysmian" išmaniesiems įrenginiams sukurta programėle CableApp, kurioje atsižvelgdama į objekto tipą ir montavimo būdą bei į kitus duomenis. CableApp atsižvelgia į daugybę skirtingų veiksnių ir apskaičiuoja ne tik minimalų techninį sprendimą, bet ir parodo, kiek sutaupoma ir kiek sumažėja anglies dvideginio emisija naudojant  vieną ar kitą kabelio skerspjūvį. Programėlę galima atsisiųsti į kompiuterį iš https://www.cableapp.com/, taip pat į mobiliuosius įrenginius iš Google Play arba App Store platformų.

Užsiregistravus galima pradėti skaičiavimus, programa apskaičiuoja optimalų kabelio skerspjūvį ir siūlo alternatyvius sprendimus. Lietuviškoje CableApp versijoje atsižvelgta į Baltijos šalyse naudojamą  Statybos produktų reglamentą Programėlė taip pat nurodo artimiausią Prysmian atstovą, kur galima kabelius įsigyti.

Skaičiuoti kabelio skerspjūvį CableApp programėle labai patogu, nes tereikia tik pasirinkti pateikiamus variantus.
