Grindų ant grunto, senų grindų ir grindų ant lagių bei perdangos šiltinimas polistireniniu putplasčiu.

Grindys gyvenamajame name ar sodyboje yra pati šalčiausia atitvarų dalis. Tai sąlygoja šiluminė fizika, nes šiltas oras kyla į viršų, o šaltas leidžiasi žemyn. Siekiant sumažinti šilumos energijos poreikį ir sukurti komfortišką mikroklimatą, reikia tinkamai apšiltinti grindis.

Nuosavame name su šiuolaikinėmis medžiagomis nesudėtinga apšiltinti grindis savarankiškai, nesamdant brangių grindų klojimo specialistų. Svarbu pasirinkti tinkamą apšiltinimo tipą ir medžiagas bei teisingai jas sudėti.

Grindys gali būti šiltinamos ant grunto, ant perdangos. Grindys gali būti ant lagių ir ištisiniais sluoksniais. Didesni skirtumai bus tarp grindų pastoviai ir epizodiškai šildomose (sodybose) patalpose. Taip pat papildomų sprendimų prireiks šlapiose patalpose. Grindų apšiltimo konstrukcija ir medžiagos priklauso ir nuo to, ar bus įrengiamas grindinis šildymas ir nuo grindų šildymo būdo.

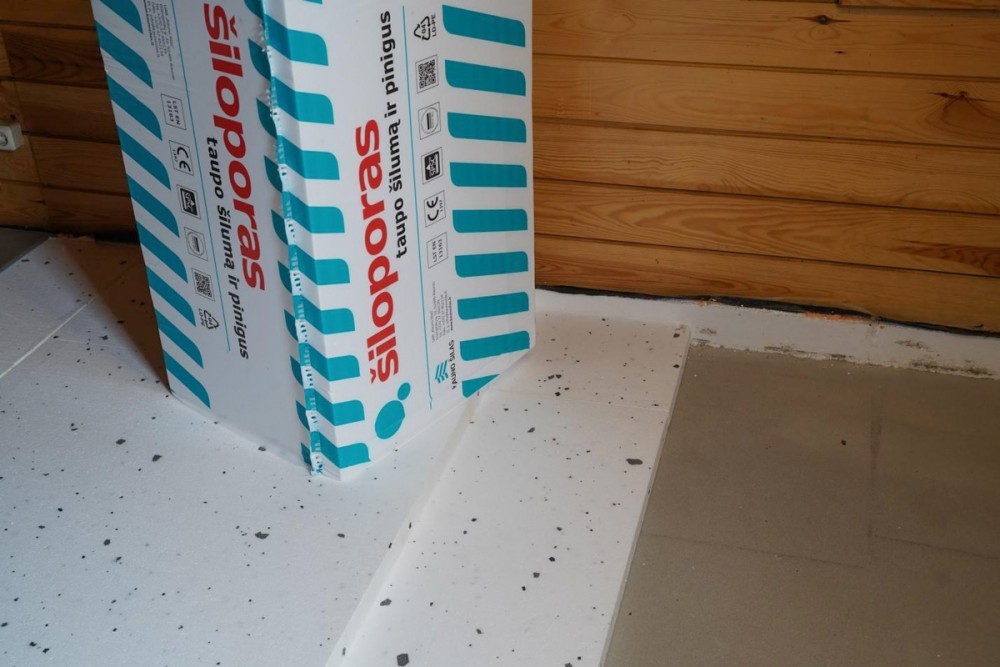

Didelio gniuždymo stiprio polistireninis putplastis - tinkamiausia grindų apšiltinimo medžiaga.

Grindų ant grunto pagrindas

Bene labiausiai naujose individualių namų statybose paplitęs pirmojo aukšto grindų tipas - grindys ant grunto. Pamatai naujose statybose dažniausiai seklūs arba vis labiau populiarėja plokštuminiai pamatai. Grindų ant grunto įrengimas yra beveik identiškas plokštuminių pamatų įrengimui.

Pirmiausia turi būti nuimtas paviršinis žemės sluoksnis ir gruntas paruoštas grindų konstrukcijos klojimui. Jis sutankinamas,  tankinimo metu išlyginamas. Pilamas žvyro sluoksnis, kurio storis priklauso nuo grunto sudėties. Lengviems, durpingiems gruntams gali būti pilamas iki 60 cm žvyro sluoksnis, tvirtiems priemoliams pakaks 15 centimetrų žvyro. Žvyras taip pat išlyginamas sutankinant.

Ant sutankinto žvyro gali būti klojama hidroizoliacinė plėvelė apsauganti viršutinius šiltinimo sluoksnius nuo vandens ir drėgmės patekimo. Dažniausiai naudojama stabilizuota 200 mk storio polietileno plėvelė. Pro ją kruopščiai užsandarinant prakišamos atvestos pagrindinės elektros, vandentiekio, kanalizacijos komunikacijos.

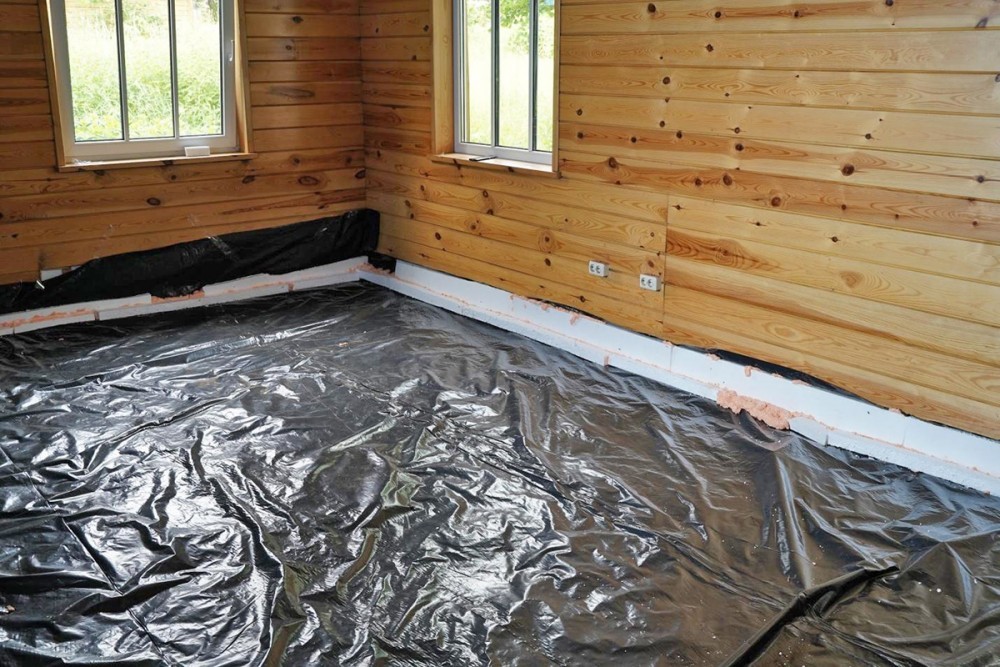

Ant grunto paklota polietileno plėvelė

Ant plėvelės formuojamas šiltinimo sluoksnis iš vieno arba dviejų putplasčio sluoksnių. Grindims mes naudosime EPS polistireninį putplastį ne mažesnio kaip 100 gniuždymo įtempio.

Putplastis grindų šiltinimui

Skaičius prie putplasčio tipo rodo atsparumą gniuždymui kilo paskaliais. Pavertus kilogramais tai reikštų galimą 10 procentų deformaciją esant tam tikrai apkrovai į 1 kv. metrą.

Su nedidele paklaida, įvertinant 50 metų reikalavimus valkšnumui, EPS 70 leidžiama naudoti esant grindų apkrovai iki 2100 kg/kv.m. Maksimali leistina apkrova EPS 100 putplasčiui - iki 3000 kg/kv.m. Taigi, tanko gal ir nelaiko, bet to pakanka.

Atsparesnio polistireninio putplasčio (EPS 200) reikia ten, kur atramos plotas mažas, o svoris didelis, pavyzdžiui, knygų saugyklose.

Grindų šiltinimui naudojami putplasčio tipai priklauso nuo patalpų paskirties. Grindims virš grunto su šilumos izoliacija po armuoto betono sluoksniu, kai apkrova į grindų paviršių vidutinė (gyvenamuosiuose, administraciniuose, poilsio ir pan. pastatuose) naudotinas EPS 70 (tinka Šiloporas EPS 70 arba Šiloporas Neo EPS 70N). Šis tipas taip pat rekomenduojamas perdangoms virš atvirų ertmių arba nešildomų patalpų, kai šiltinama iš apačios.

Šildomoms grindims gyvenamuosiuose ir viešosios paskirties pastatuose naudotinas Šiloporas EPS 80 arba Šiloporas Neo EPS 80N. Taip pat šis tipas naudotinas grindims su šilumos izoliacija po armuoto betono sluoksniu ant perdangos virš nešildomų patalpų (pavyzdžiui, daugiabučio namo pirmo aukšto perdanga).

Grindims virš grunto su šilumos izoliacija po armuoto betono sluoksniu, kai apkrova į grindų paviršių didelė (sporto salės, kavinės, restoranai, garažai su įrengta pakėlimo įranga ir pan.) naudotini Šiloporas EPS 100 arba Šiloporas Neo EPS 100N.

Grindims virš grunto su šilumos izoliacija po armuoto betono sluoksniu, kai apkrova į grindų paviršių ypatingai didelė (knygų saugyklos, archyvai, pramonės įmonės, automobilių parkavimo aikštelės, baseinai, grindims šaldytuvuose, maisto saugyklose) naudotinas Šiloporas EPS 200.

Grindims su šilumos izoliacija tarp medinių gulekšnių pakanka Šiloporas EPS 50 putplasčio.

Grindų šiltinimo storis

Polistireninio putplasčio sluoksnio storis priklauso nuo numatomos pastato energinio efektyvumo klasės. Aukščiausio energinio efektyvumo namams šiluminė varža artėja prie 8 kv.m K/W. Tokiai šiluminei varžai pasiekti reikalingas 30-40 centimetrų polistireninio putplasčio sluoksnis. B klasei pasiekti pakaks 15-20 centimetrų sluoksnio.

EPS plokščių storis (cm) grindų įrengimui ant grunto, kai šilumos izoliacija po armuoto betono sluoksniu

Plonesni sluoksniai gali būti klojami renovuojamose žemo energinio efektyvumo pastatuose su žemomis lubomis. Tai tipinė situacija renovuojant praeitame amžiuje statytas kaimo sodybų  ir sovietinių daugiabučių grindis.

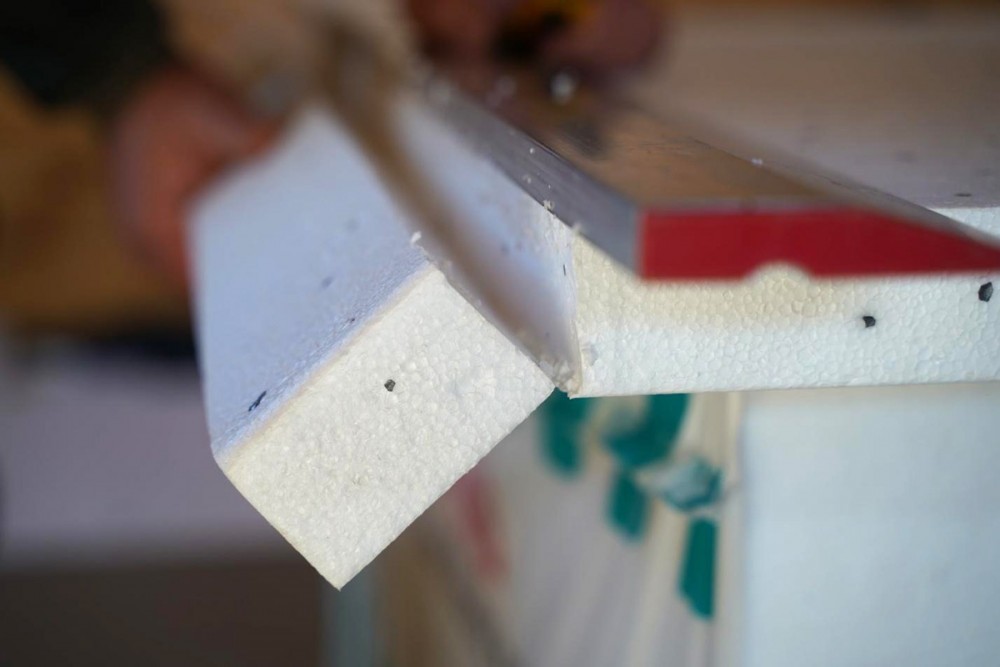

Polistireninis putplastis yra patogi, lengvai apdirbama medžiaga. Patogiausia polistireninį putplastį pjaustyti specialiais kaistančiais peiliais ir staklėmis. Jų neturint - pakaks peiliuko su keičiamais ašmenimis. Plonesnį polistireninį putplastį pakanka giliai įpjauti ir nulaužti. Storesnės plokštės pjaunamos pjūklais.[/caption]

Jeigu klojami du ar daugiau putplasčio plokščių sluoksniai, viršutinis sluoksnis turi dengti žemiau esančio sluoksnio siūles. Sluoksnių siūlės viena nuo kitos turėtų būti nutolusios mažiausiai bent per 20 centimetrų.

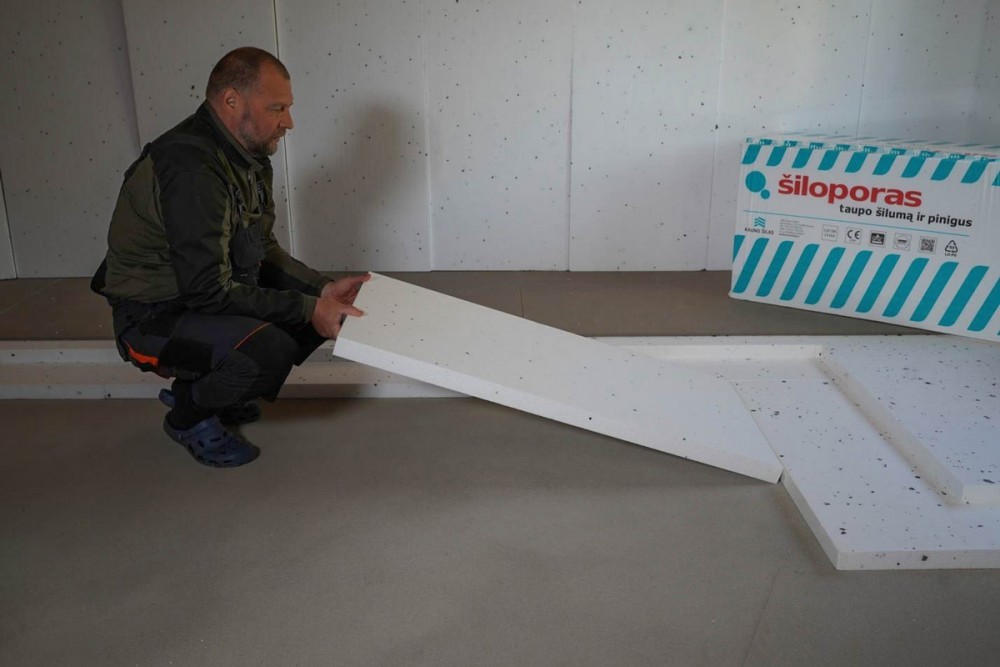

Itin paprasta sukloti polistireninį putplastį ant išlieto betono pagrindo. Plokščių siūlės turi persidengti, kad nesutaptų. Labai patogu naudoti kelių skirtingų dydžių plokštes. Tarp UAB "Kauno šilas" siūlomų grindinių putplasčio plokščių Šiloporas populiariausios 1x1 ir 1x0,5 m plokštės.

Izoliuojančiame polistireninio putplasčio sluoksnyje pravedami vandentiekio ir kitų komunikacijų vamzdžiai. Jeigu grindys bus šildomos, ant vieno ar kelių sluoksnių pakloto polistireninio putplasčio išvedžiojami šildymo vamzdeliai. Polistireninis putplastis lengvai pjaustosi, komunikacijoms pravesti išpjaunami kanalai, kurie užsandarinami montavimo putomis.

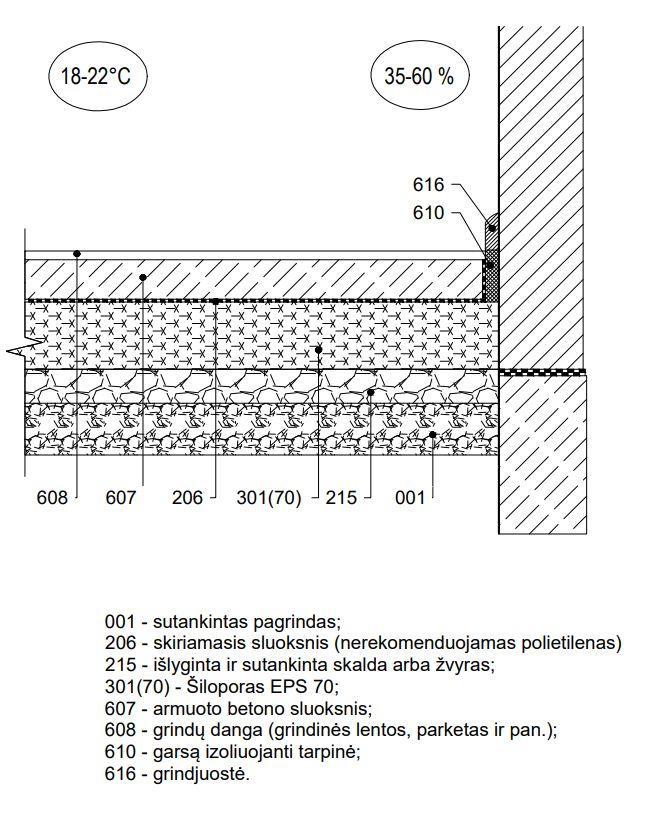

Grindų ant grunto šiltinimo mazgas

Ant šiltinamojo sluoksnio iš polistireninio putplasčio įrengiamas betono sluoksnis. Prieš liejant betoną, plotą reikia armuoti, armavimo tinklelis turi būti pakeltas, bet aptinėje betono sluoksnio dalyje. Betonas gali būti liejamas paruoštas gamykloje arba smėlbetonis, maišomas objekte su Putzmeister maišykle. Jei bus įrengiamas grindinis šildymas per vamzdelius (vandeninis arba orinis), turėtų būti naudojami specialūs betono plastifikatoriai arba fibra.

Betono sluoksnio storis priklauso nuo skiedinio tipo ir vamzdelių tvirtinimo būdo. Mažiausias galimas betono ar skiedinio sluoksnio storis virš šildymo vamzdelių - 30 mm, standartiniu atveju - 45 mm. Liejant skiedinį ar betoną patalpos temperatūra negali būti žemesnė nei 5°C bent 3 dienas. Kietėjantis betonas ar skiedinys turi būti apsaugotas nuo skersvėjų ir per greito džiūvimo.

A++ energinės klasės namuose jau neekonomiška įrengti vamzdelinį grindinį šildymą, aukštos energinės klasės namuose tai jau perteklinis sprendimas. Daug paprasčiau grindiniam šildymui naudoti elektrinius šildymo elementus. Grindų paviršiuje klijuojant plyteles paklojami elektriniai ar infraraudonųjų spindulių kilimėliai. Naudojant plaukiojančio tipo grindlentes, laminatą, klojamos anglies pluošto (infraraudonųjų spindulių) arba folijos (elektrinio šildymo) plėvelės. Plėvelės klojamos ant specialių šilumą atspindinčių paklotų. Dažniausiai užklojama dalis patalpos grindų, likęs plotas turi būti dengiamas tokio pat storio grindų paklotu.

Grindų šiltinimas sodyboje

Kiek kitokia sistema turėtų būti naudojama žemo energinio efektyvumo epizodiškai šildomose patalpose. Tokios yra, pavyzdžiui, sodybos, aplankomos tik savaitgaliais. Grindų viršuje esantis betono sluoksnis per nešildomą laiką įšala ir atvykus šeimininkams ilgai neįšils bei skleis nemalonų šaltį. Netgi naudojant elektrinį šildymą dalis energijos bus skiriama betonui šildyti, nes pirmiausia šiluma juda į šaltį. Todėl viršuje turėtų būti naudojamos šalčio neakumuliuojančios medžiagos.

Patogiausios juodgrindėms įrengti yra gipskartonio plokštės. Jos klojamos dviem sluoksniais, perdengiant sujungimus ne mažesniu kaip 20 centimetrų atstumu. Plokštės tarpusavyje suklijuojamos.

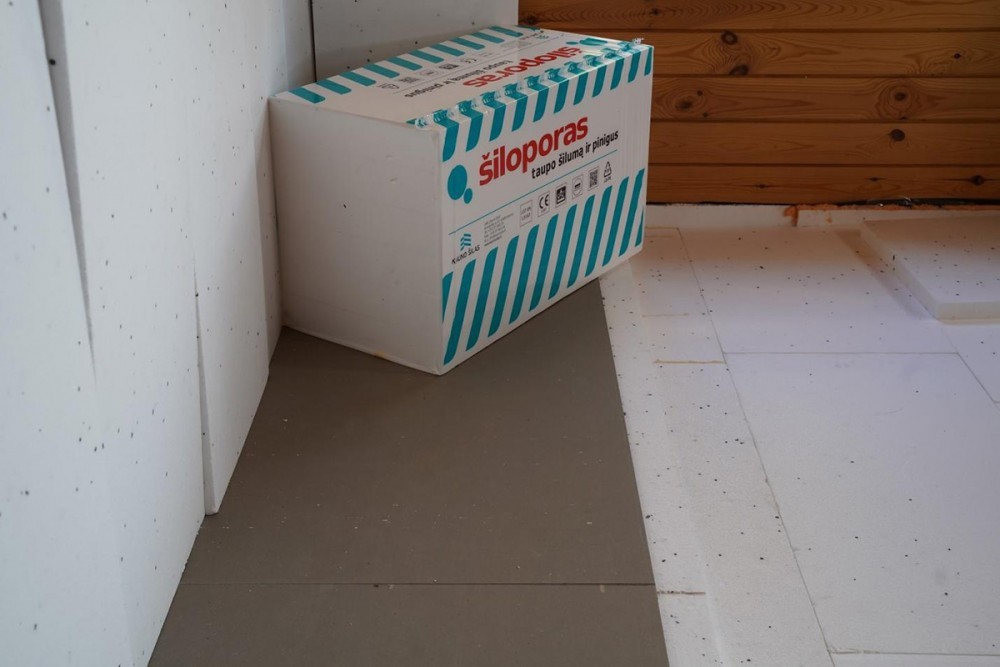

Ant polistireninio putplasčio klojamos gipskartonio plokštės. Paklojus gipskartonio plokštes galima iš karto įrengti viršutinius grindų sluoksnius. Nereikia laukti kol išdžius betonas

Kiek didesnė problema yra lygus plokščių išdėstymas. Norint tai padaryti turi būti idealiai lygiai išlygintas grunto arba žvyro sluoksnis per visų patalpų plotą. Abejotina, ar patiems savarankiškai tai pavyktų padaryti, bent jau laiko tai tikrai užimtų. Todėl išeitį galima rasti ant grunto įrengus išlyginamajį betono sluoksnį. Naudojant smėlbetonį tai galima padaryti gana pigiai. Šiam sluoksniui nereikia armatūros.

Ant idealiai išlygintų smėlbetonio grindų polistireninio putplasčio plokštėms sudėti nereikia aukštos kvalifikacijos. Gaunamas lygus paviršius gipskartonio plokštėms. Sąlyginai išeina brangiau nei lyginti grunto paviršių, tačiau skaičiuojant darbo našumą išlošiama.

Perdangos šiltinimas

Daugiabučiuose namuose grindų pagrindas būna betoninės perdangos. Perdangų paviršius gali būti lygus, senesniuose stalininiuose namuose gali būti sijomis suformuoti tarpai.

Priklausomai nuo perdangos lygumo gali tekti papildomai išlyginti perdangos paviršių. Esant nedideliems nelygumams tai galima padaryti išliejant savaime išsilyginantį mišinį. Didesniems nelygumams išlyginti gali prireikti pakloti išlyginantį smėlbetonio sluoksnį. Ant išlyginto sluoksnio gali būti dedamas garo izoliacijos sluoksnis.

Ant išlyginto sluoksnio klojamas polistireninio putplasčio sluoksnis. Polistireninis putplastis tarnauja ne tik kaip šilumos, bet ir kaip tarpaukštinė garso izoliacija.

Tam tikslui UAB „Kauno šilas" gamina specialų elastifikuotą polistireninį putplastį EPS T. Jis būna 2, 3 ir 5 cm storio, priklausomai nuo norimo pasiekti garso izoliacijos lygio bei dinaminės grindų apkrovos.

Klojami persidengiantys EPS 100+ polistireninio putplasčio sluoksniai. Reikėtų pakloti ne mažesnį kaip 10 centimetrų storio polistireninio putplasčio sluoksnį. Tikriausiai bus prieštaraujančių, kad per mažai. Tačiau labai dažnai tie papildomi 5 centimetrai geresnei garso izoliacijai labai juntami „chruščioviniuose" ir vėlėsnės statybos blokiniuose namuose. Aišku, jei lubos pakankamai aukštos, nepakenks ir 15 centimetrų polistireninio putplasčio sluoksnis.

Jei perdanga labai nelygi ar su sijomis ir tarpais, užpildyti ją betonu nėra rentabilu. Vienas iš galimų variantų - užpildyti lovius polistireniniu putplasčiu. Tiesa, tai reikalauja daug pjaustymo. Arba galima užpildyti keramzitu, o ant jo užpilti išlyginamąjį betono sluoksnį.

Grindų ant lagių šiltinimas

Paprastesnis būdas gauti lygias juodgrindes ant nelygių perdengimo plokščių yra laginių grindų ant atramų įrengimas. Taip pat grindų ant atramų ar polių įrengimas priimtinas įrengiant jas ant grunto.

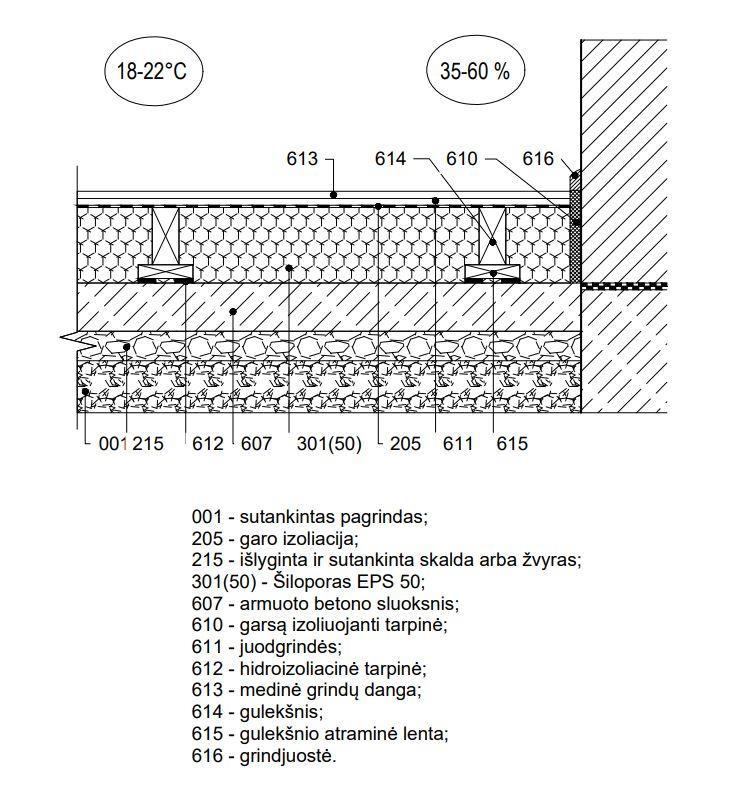

Medinių grindų ant lagių šiltinimas

Laginėms grindims ant grunto geriausia naudoti polius su reguliuojamais strypeliais ar reguliuojamus poliukus. Taip galima gerokai greičiau įrengti grindis nei kaišiojant pleištelius ir lyginant paviršių.

Įrengiant lagines grindis reikėtų projektuoti dviejų lygių lages. Pagrindinių lagių apačioje matmenys apie 50x100, 100x100 milimetrų, viršutinių - 50x50 mm.

Grindų ant polių įrengimas. Galimi keli laikančiosios sijos įtvirtinimo būdai. Betonuoti suklojus pirmą polistireninio putplasčio sluoksnį iš karto sumontavus laikančiąją sistemą. Dešinėje esanti polistireninio putplasčio juostelė vienas iš pirmą lagių eilę lygiuojančių elementų. Taip laikančiosios lagės sudedamos iš karto vienodame aukštyje, reikia tik minimaliai pareguliuoti. Taupomas laikas, nors susidaro kiek didesnis šilumos tiltelis. Kitas būdas -  įbetonuoti strypelius ir ant jų užmauti polistireninio putplasčio plokštes ir vėliau lages. Mažesni šilumos tilteliai, bet ir laiko sąnaudos didesnės

Įrengus pirmą laikančiųjų lagių sluoksnį į tarpus sudedamas polistireninis putplastis. Jis gali būti  EPS 50, nes apkrovos jo neveiks. Polistireninis putplastis atliks tik šilumos izoliavimo funkciją. Taip pat garso izoliacinę funkciją, jei grindys įrengiamos virš kitų patalpų.

Sumontavus antrą lagių eilę, tarp jų dedamas dar vienas polistireninio putplasčio sluoksnis. Gerai, jei lagės yra aukščiau pamato, kad polistireninio putplasčio sluoksnis uždengtų išorės ir vidaus pamatus,  netgi jei jie gerai izoliuoti iš išorės.

Sergejus Jeriomenko, parengta bendradarbiaujant su UAB „Kauno šilas", autoriaus nuotraukos
