Metalinių profilių montavimas įrengiant pertvaras, sienų apkalas  ir lubas iš gipso kartono.

Gipskartonio konstrukcijų karkasas gali būti montuojamas iš medinių tašų arba metalinių profilių. Pastarieji dėl stabilumo ir ilgaamžiškumo bei paprastesnio montavimo naudojami dažniau. Metaliniai profiliai - itin dažna konstrukcinė medžiaga šiuolaikinėje pastatų vidaus apdailoje. Karkasas turi būti tvirtas ir stabilus. Dėl nestabilaus karkaso gali atsirasti įtrūkių, kurie visiškai nepageidaujami galutinėje apdailoje.

Metalinių profilių montavimui reikalingos medžiagos ir įrankiai

Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymimas būsimos pertvaros kontūras, nurodant, kur joje bus an­gos, bei karkaso atsparumą apkrovoms (taip pat ir konsolinėms) didinantys elementai. Pagrin­das karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Jei yra pagrindo nelygumų, juos būtina pašalinti taikant pagrindui tinkamas priemones, pavyzdžiui, tinkuojant, glaistant ar naudojant kitas sandarinimo priemones tokias kaip sandarinimo masę Knauf Trennwandkitt.

Savaime suprantama, metalinio karkaso montavimui reikės atitinkamų profilių. Jeigu apdailai naudosite Knauf gipskartonio plokštes, šis gamintojas turi atitinkamoms konstrukcijoms skirtus metalinius profilius: sieninius, lubinius, profilius garso izoliacinėms pertvaroms, sustiprintus profilius naudojamus durų angų įrengimui ir kt.

Knauf profiliai  gaminami iš cinkuoto plieno, mažiausiais skardos storis yra 0,6 mm, sustiprintų profilių storis 2 mm, tai  garantuoja, kad karkasas bus stabilus.

Profilių kiekis priklauso nuo karkaso aukščio ir ilgio, montavimo profilių žingsnio, karkaso paskirties (sieninis, pertvaros ar lubų), viengubas ar dvigubas karkasas, kiek jame numatyta angų, kokios plokštės bus naudojamos apkalai.

Nuo šių aplinkybių priklauso profilių tipas bei papildomų tvirtinimo detalių ir kitų medžiagų kiekiai. Knauf profiliai patogūs tuo, jog turi paruoštas angas komunikacijoms po apdaila.

Knauf CW profilių nugarėlėje kas 50 cm yra „H“ raidės formos perforaciniai įspaudai, kuriuos statybos vietoje galima atverti ir per juos perkišti vamzdžius, kabelius, laidus.

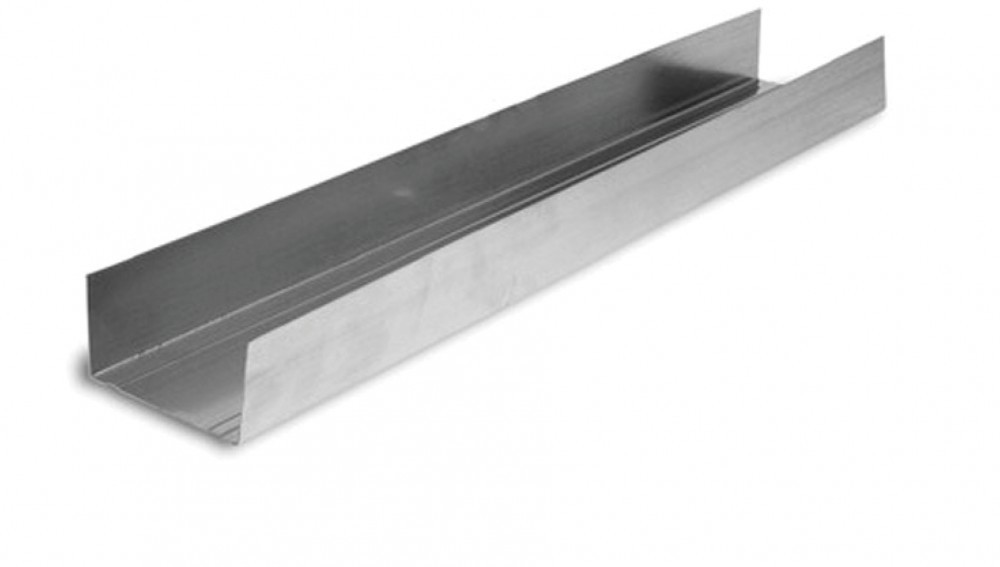

Sieniniai arba pertvariniai Knauf profiliai žymimi CW arba UW raidėmis, lubiniai  - UD arba CD. C arba U raidė rodo profilių konfigūraciją, W arba D - paskirtį  (vokiškai Wand - siena, Decke - lubos). Skaičiai rodo profilio plotį ir sienelės aukštį. Jeigu į sieną bus montuojama sunki įrangą, pvz., kabinamas klozetas, karkaso sutvirtinimui naudojami 2 mm storio UA profiliai, taip pat jie naudojami ir durų angoms formuoti.

Priklausomai nuo numatomų statinių apkrovų ar garso izoliacijos lygio, profilių plotis gali būti nuo 50 iki 150 mm, ilgis – nuo 2,6 iki 4 m.

Svarbu žinoti, jog profiliai turi būti tinkamo storio metalo, kad juos kerpant, gręžiant, tvirtinant, jie nelinktų, kad juose tvirtai laikytųsi skardvaržčiai ir kitos tvirtinimo detalės. Kartais pasirenkami pigesni ir plonesni profiliai, iš kurių sumontuoti stabilią konstrukciją ne visada pavyksta.

Be profilių karkasui montuoti reikės ilgo gulsčiuko (2,5 – 3 m), elektrinio grąžto arba perforatoriaus, elektrinio suktuvo, metalo žirklių, specialių žnyplių – kniediklio, mūrvinių, betonvinių, skardvaržčių, savisriegių, sandarinimo tarpinių.

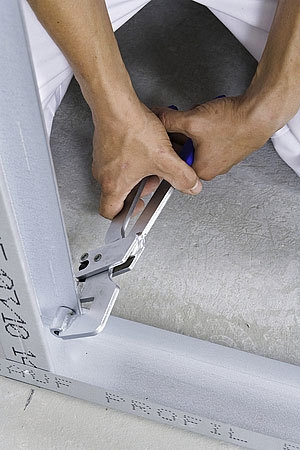

Žnyplės – kniediklis profiliams jungti.

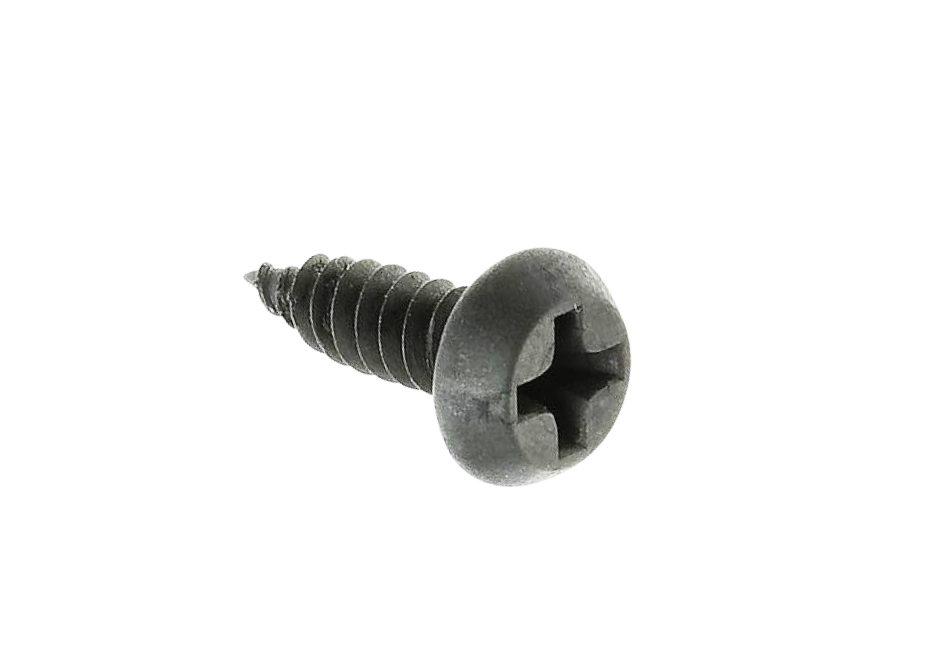

Savisriegiai gipskartoniui

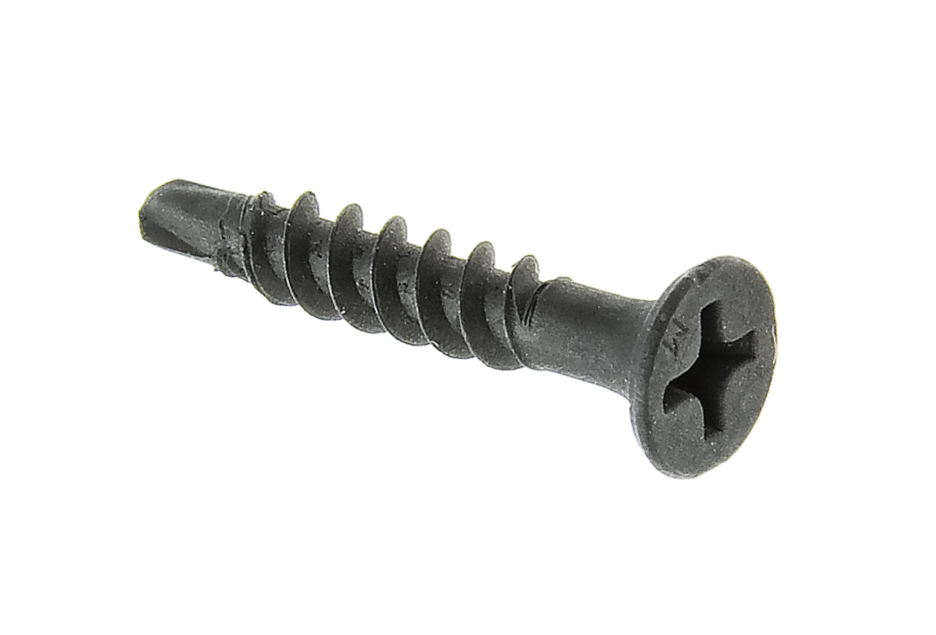

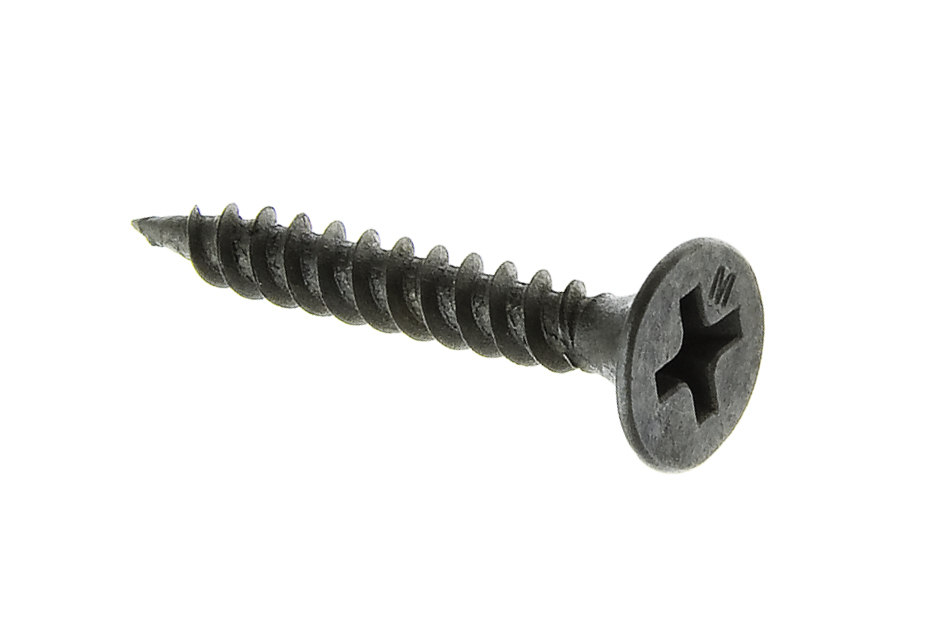

Schnellbauschraube TN Smulkaus sriegio savisriegis plokščių tvirtinimui prie karkaso (skardos storis s ≤ 0,7 mm)	Schnellbauschraube TB  Smulkaus sriegio savisriegis su grąžteliu plokščių tvirtinimui priekarkaso (skardos storis 0,7 mm < s ≤ 2,25 mm)	Diamantschraube XTN Specialaus sriegio savisriegis Blue plokščių tvirtinimui prie karkaso (skardos storis s ≤ 0,7 mm)

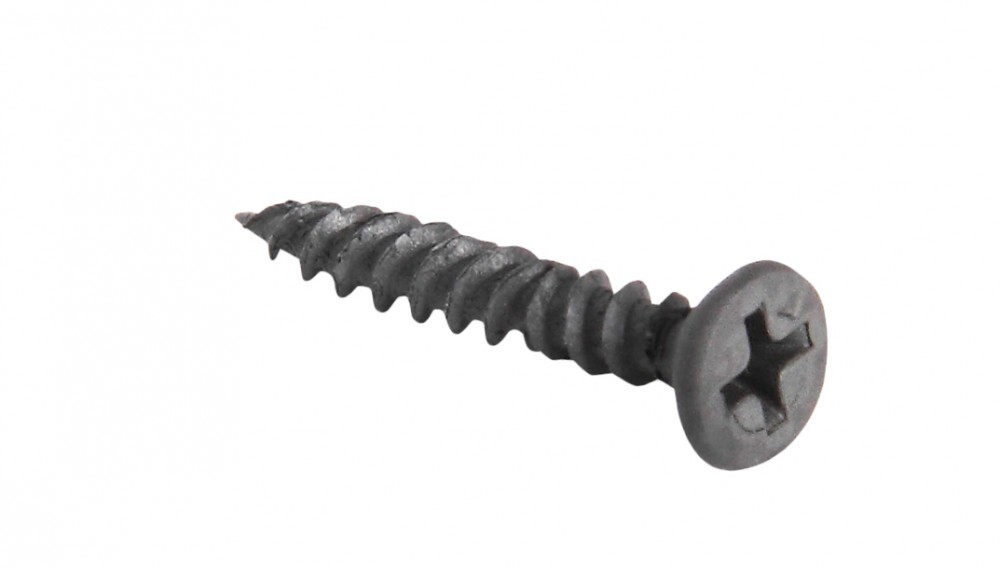

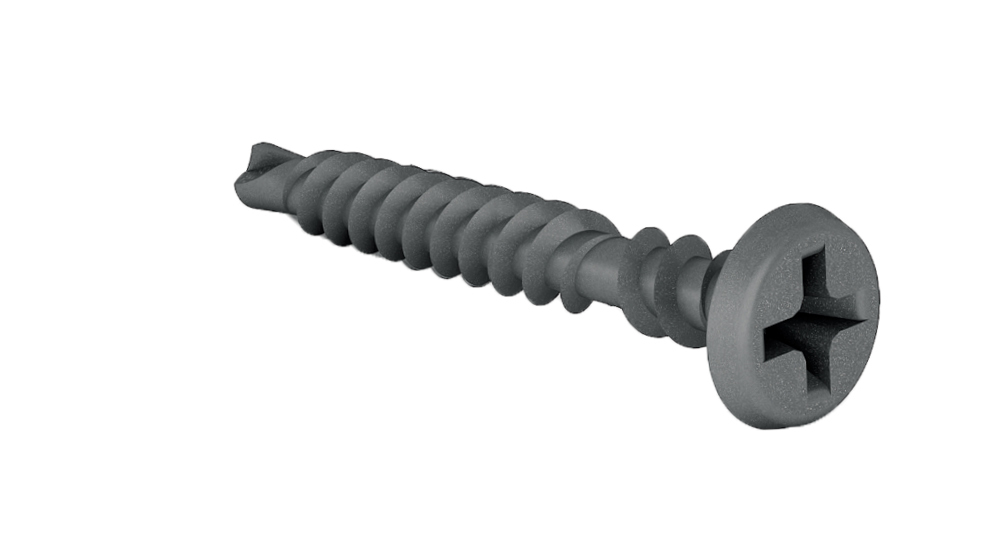

Diamantschraube XTB Specialaus sriegio savisriegis su grąžteliu Blue plokščių tvirtinimui prie karkaso (skardos storis 0,7 mm < s ≤ 2,25 mm)	Blechschrauben LN  Savisriegis (skardvaržtis metalas/metalas)	Blechschrauben LB Savisriegis (skardvaržtis metalas/metalas su grąžteliu)



Gipskartoniniai profiliai

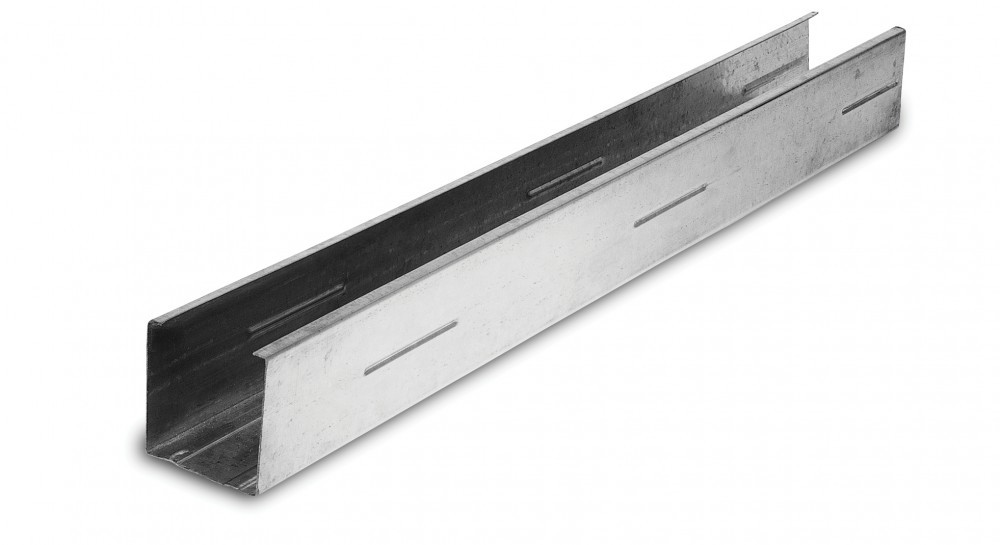

CW profilis Naudojamas pertvarų, sienų apkalų, šachtų ir bepakabių lubų sistemose	UW profilis Perimetrinis profilis naudojamas pertvarų, sienų apkalų, šachtų ir bepakabių lubų sistemose	UA kampuotis UA profilių tvirtinimui į lubas / grindis

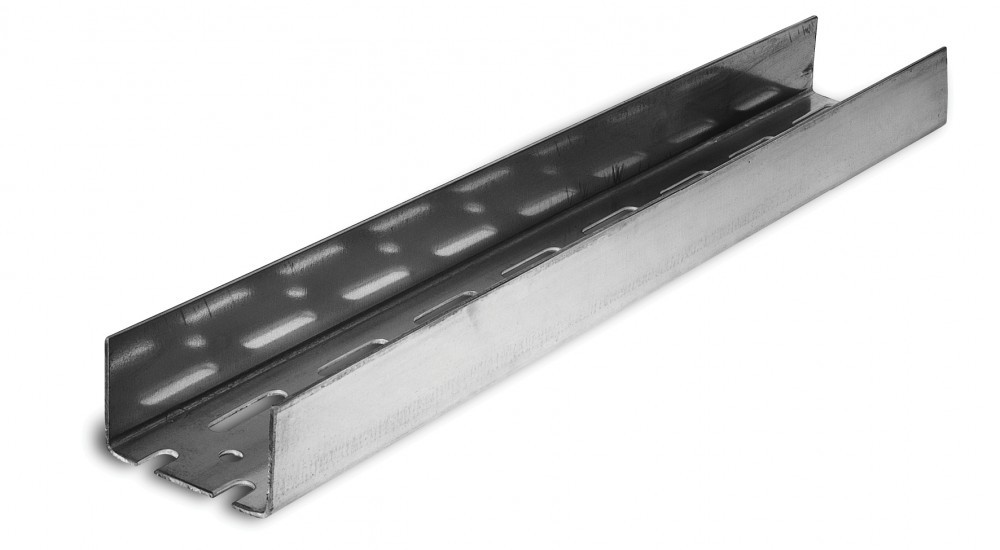

UA profilis  Sustiprintas profilis, skirtas pertvarų ir lubų konstrukcijoms	CD profilis  Profilis, naudojamas lubų ir sienų apkalos sistemose	UD profilis Perimetrinis profilis, naudojamas lubų ir sienų apkalos sistemose

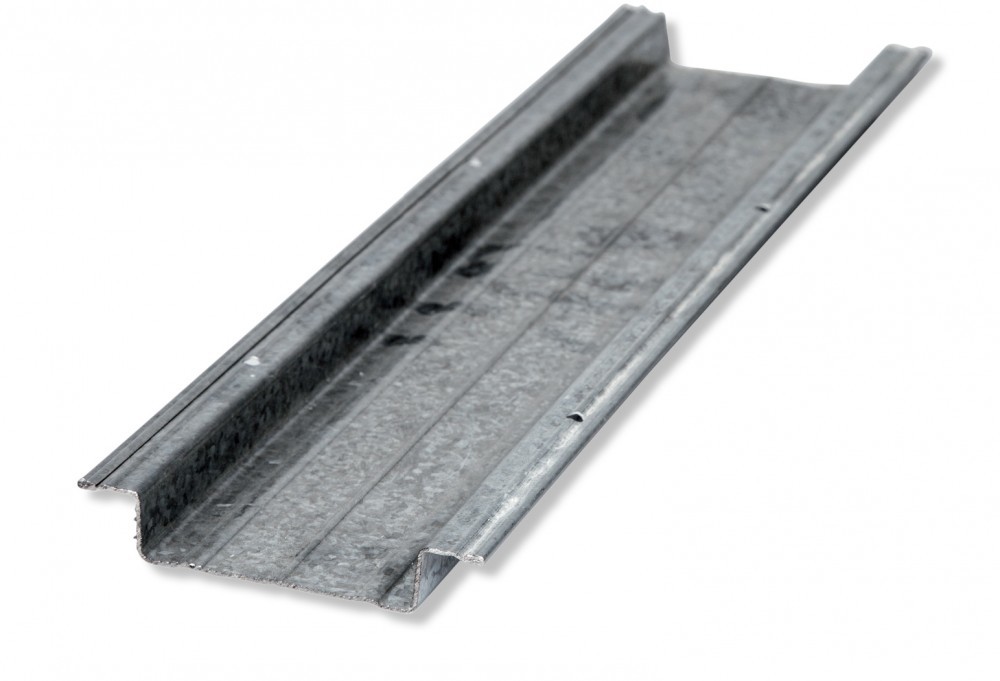

Federschiene  Omega profilis, 27 mm aukščio	Hutprofil Omega profilis, 15 mm aukščio	UW Lankstus profilis RiSy WAVE Lankstus perimetrinis profilis, naudojamas lenktų pertvarų sistemose

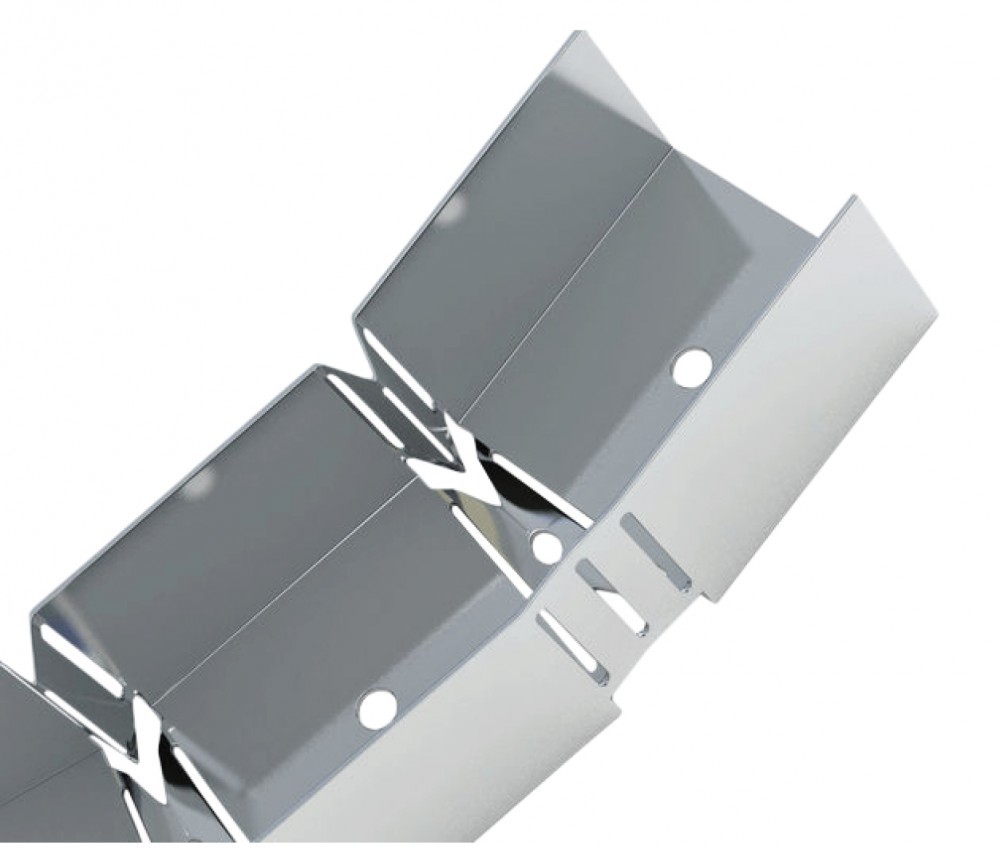

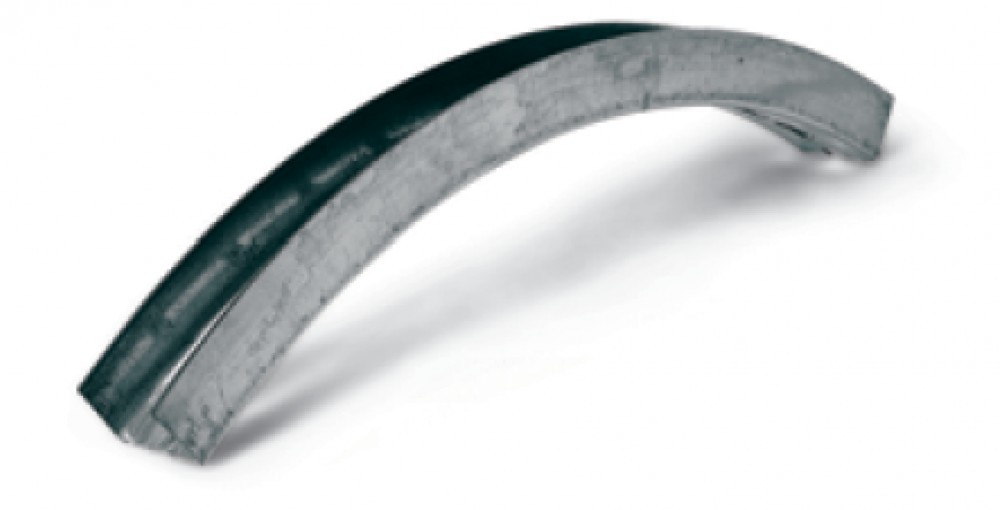

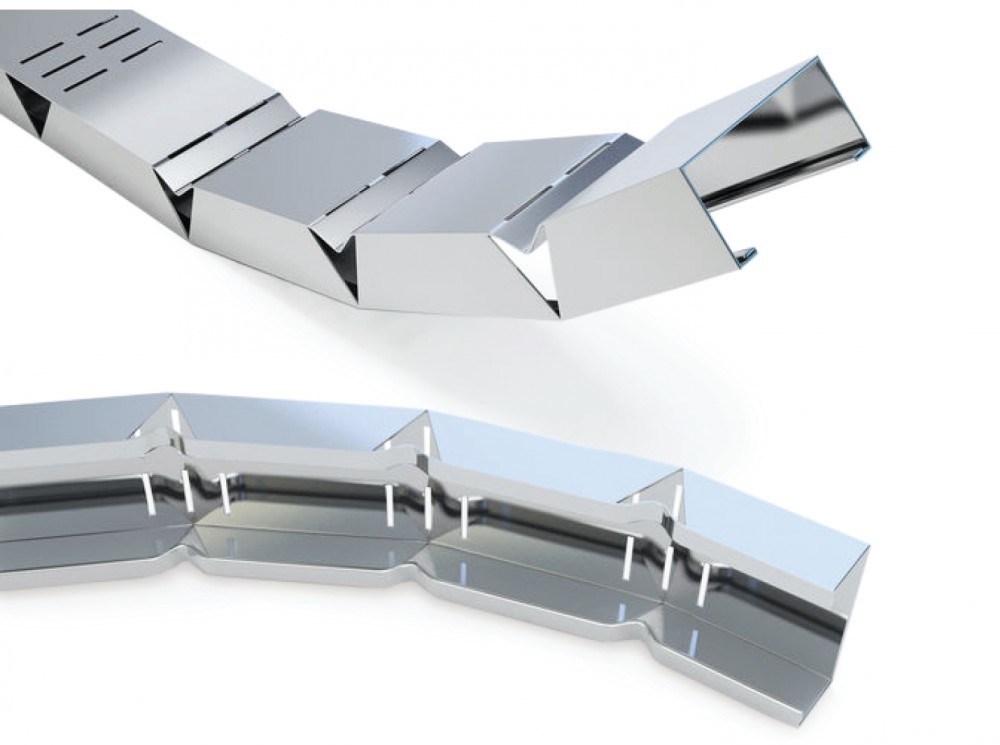

CD Profilis RiSy WAVE  Įgaubtas arba išgaubtas	Lenktas UA profilis  Lenktas sustiprintas profilis, naudojamas dekoratyviųjų lubų sistemose	Flexibles Eckenprofil Lankstus ruloninis kampinis profilis

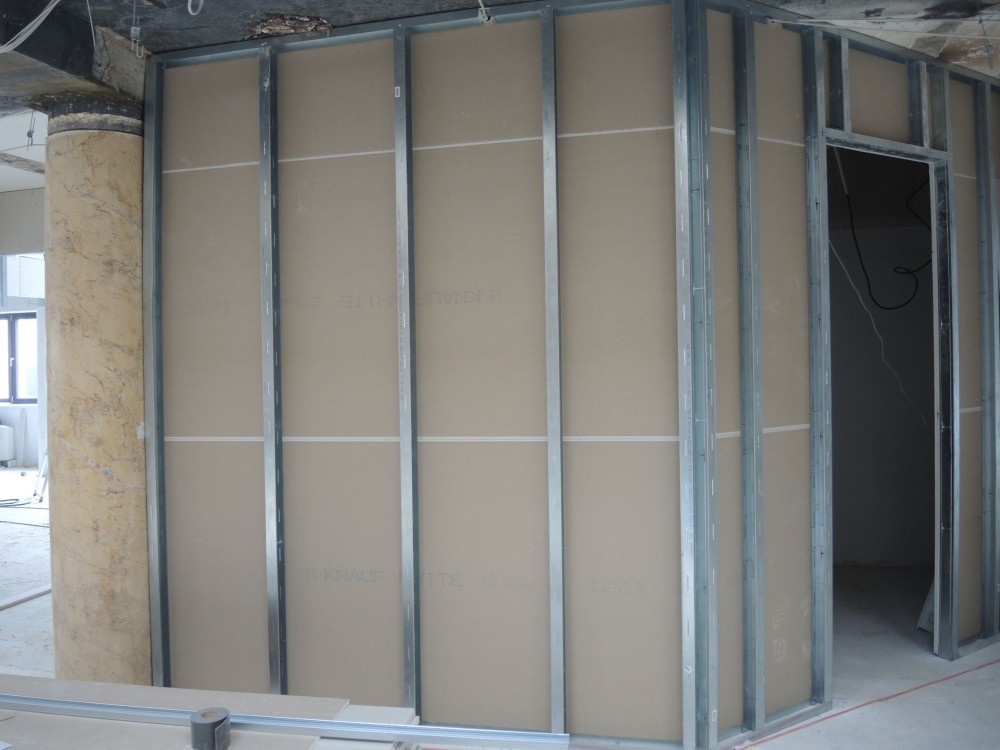

Pertvaros karkaso iš metalinių profilių montavimas

Metalinio karkaso pertvaros sudarytos iš viengubo arba dvigubo metalinio karkaso, kuris iš abiejų pusių padengiamas vienu arba keliais sluoksniais Knauf plokščių.

Karkaso ertmė užpildoma izoliacine medžiaga (priklausomai nuo statybinės fizikos reikalavimų). Pertvaros viduje gali būti montuojama elektros instaliacija arba santechninė įranga.

Montuojant pertvaros karkasą būtina atsižvelgti į pertvaros aukštį, planuojamą apkalą (vienas ar daugiau plokščių sluoksnių),  apkrovas  (pakabinamos spintelės, lentynos), plokštės bus montuojamos vertikaliai ar horizontaliai, gaisrinės saugos ir garso izoliacijos reikalavimus.

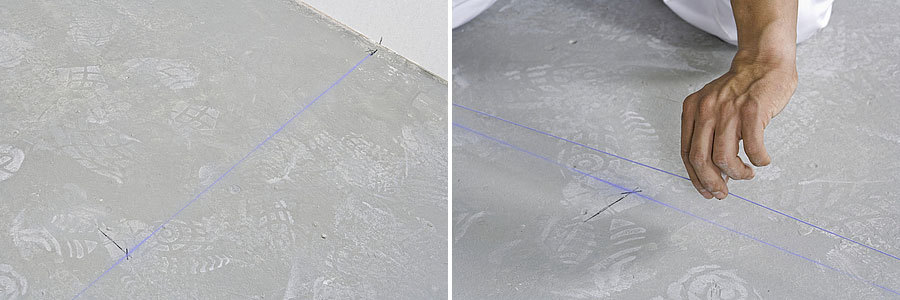

Pradedant montuoti profilius prie sienos, pirmiausia pasižymimos perimetrinių profilių - gulekšnių ir vertikalių profilių – statramsčių montavimo ašys.

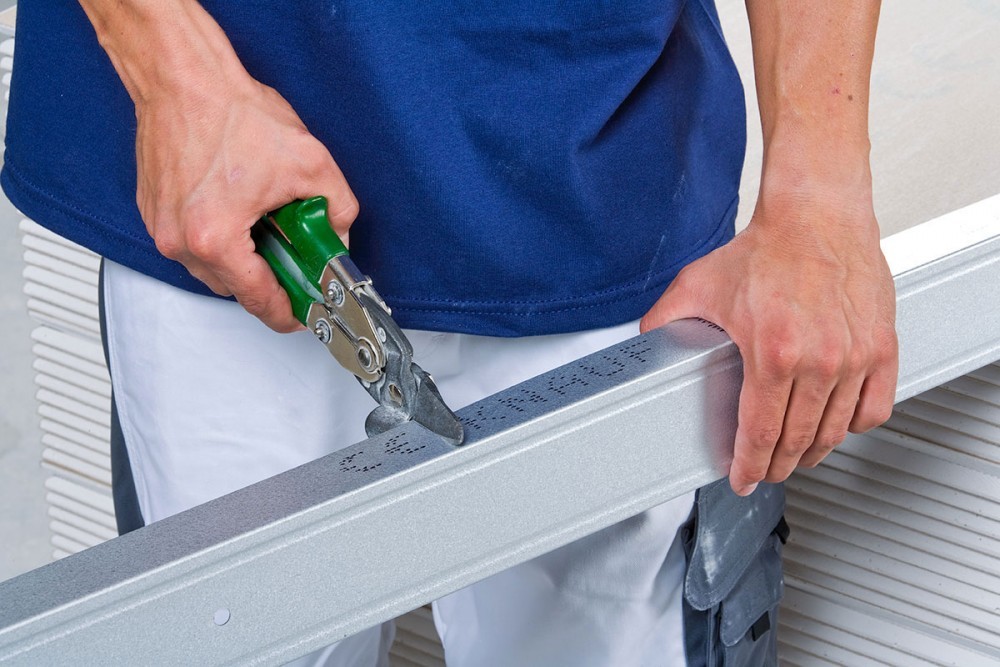

Pamatuojami ir atkerpami reikiamo ilgio UW profiliai.

Kai montuojame standartines, be papildomų garso izoliacijos ar gaisrinės saugos reikalavimų  pertvaras, ant UW profilio nugarėlės priklijuojama  Knauf Dichtungsband sandarinimo juosta.

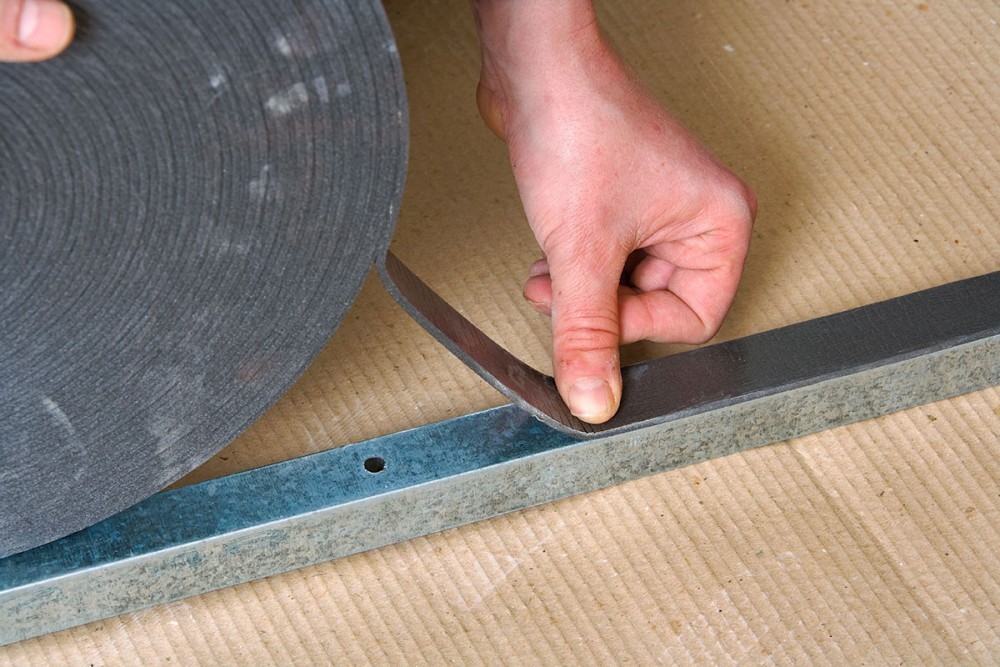

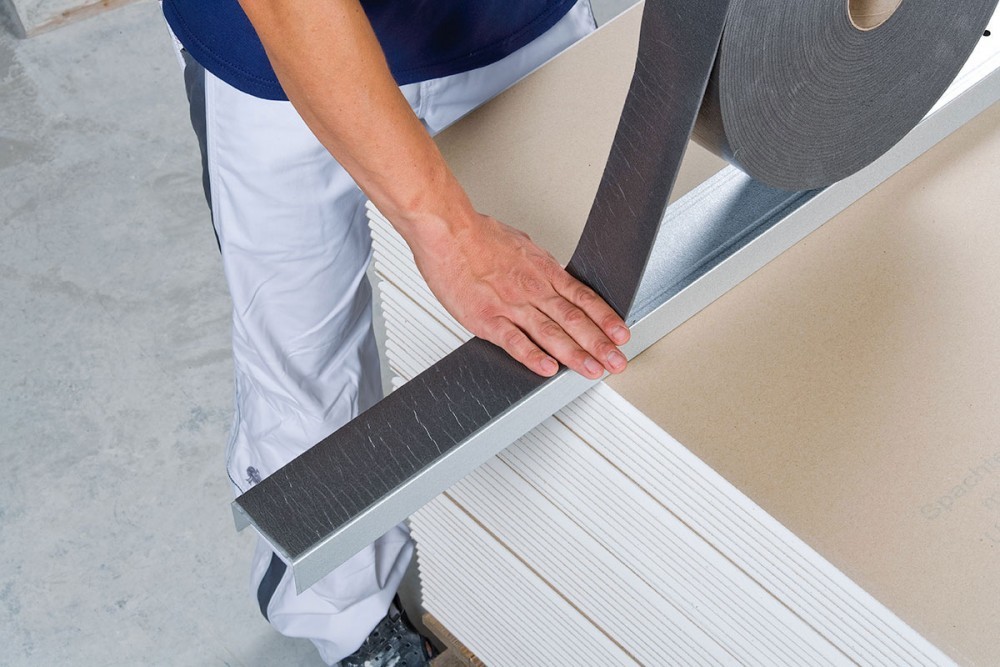

Knauf Dichtungsband juostos klijavimas ant pagrindinių laikančiųjų profilių apačios.

Jei reikalinga padidinti garso izoliaciją, montuojant karkasą ant perimetrinių UW profilių ir kraštinių CW profilių nugarėlių tepamos dvi sandarinimo masės Knauf Trennwandkitt  juostos, profiliai prispaudžiami ir tik tada prisukami prie pagrindo. Mastika tarnauja kaip garso izoliacijos ir papildoma tvirtinimo priemonė.

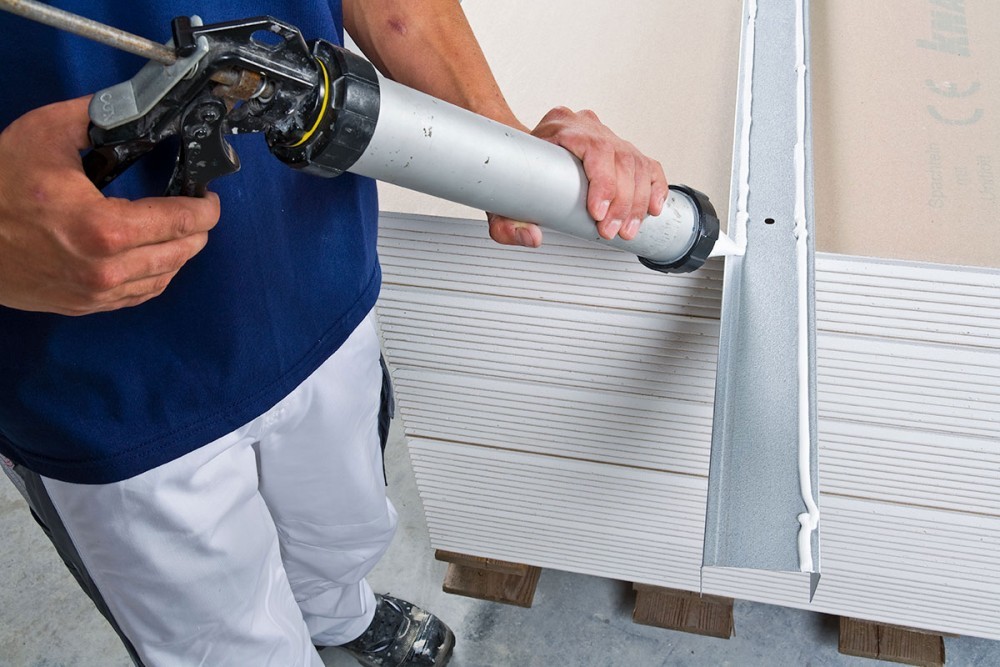

Knauf Trennwandkitt sandarinimo masė dviem juostomis tepama ant UW profilio.

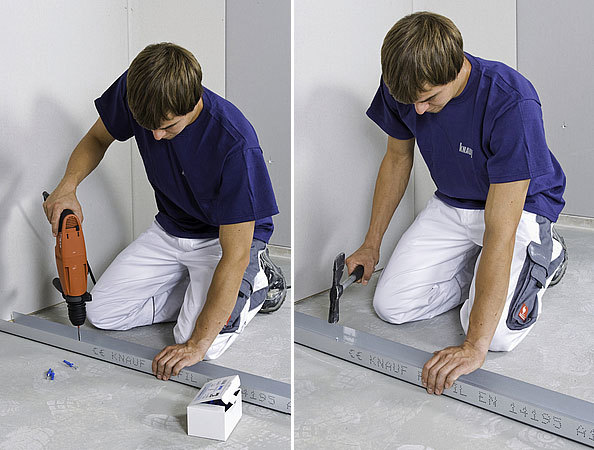

Prie lubų ir grindų perimetriniai profiliai – UW gulekšniai tvirtinami mūrvinėmis arba metalinėmis betonvinėmis (priklausomai nuo pagrindo) kas 80-100 cm (kai patalpos aukštis ne didesnis kaip 3 m).  Kai pertvaros aukštis > 3 m, atstumas mažinamas iki 50 cm.  Ne monolitiniams konstrukciniams elementams naudojami pagrindui tinkami tvirtinamo elementai. Prie medinio pagrindo gulekšniai tvirtinami savisriegiais tinkamais tvirtinimui į medieną, pvz., Knauf Universalschraube FN.

Tvirtinant perimetrinį UW profilį prie lubų, reikia dar kartą patikrinti būsimos konstrukcijos vertikalumą. Tai atlie­kama naudojant matavimo priemones, užtikrinančias reikiamą tikslumą.

Į horizontalius UW profilius numatytais žingsniais, priklausomai nuo naudojamo profilio pločio ir pertvaros aukščio (standartas yra 60 cm), sustatome vertikalius CW profilius – statramsčius. Patikriname statramsčių vertikalumą, jei reikia, statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis. Skardvaržčiais tvirtinti negalima!

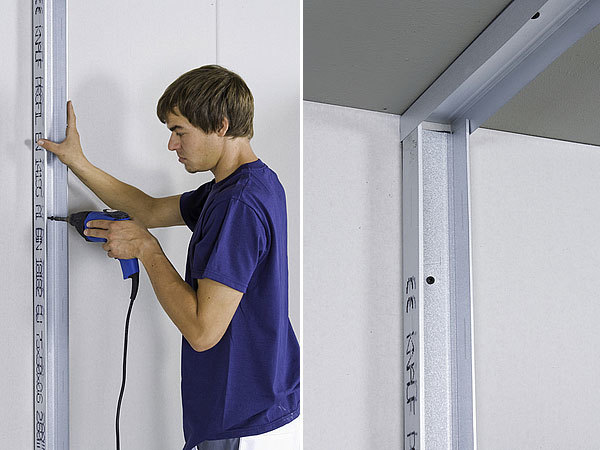

Šoniniai statramsčiai prie besiribojančių sienų turi būti pritvirtinti pagrindui tinkamomis tvirtinimo priemonėmis.

Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Rekomenduojama viršuje tarp statramsčio profilio ir gulekšnio palikti 5-10 mm tarpą.

Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi. Elek­tros instaliacijai profiliuose paliktos kiaurymės turėtų būti vienoje eilėje.

Patalpose, kur planuojamos klijuoti keraminės dangos ant vienasluoksnio gipskartonio, atstumai tarp statramsčių turi būti ne didesni kaip 400 mm, ant dvisluoksnio, jei neprieštarauja konstrukci­jos ypatumams (statikai) – gali būti 600 mm.

Pertvarų gali būti įvairių tipų, tarp jų ir instaliacinės pertvaros, kuomet viduryje paliekamas tarpas vamzdžiams. Visų pertvarų tipus, galimus aukščius, startamsčių žingsnius ir tvirtinimo atstumus galima rasti  brošiūroje „W11.lt Knauf metalinio karkaso pertvaros“.

Pertvarų karkaso tipai

Pertvaros su įvairaus lygio garso izoliacija montavimo darbų eigą rasite straipsnyje „Vidaus pertvaros su įvairaus lygio garso izoliacija“

Profilių ilginimas ir dažniausios klaidos

Savaime suprantama, statybvietėje yra daugybė situacijų, kuomet ištisinio profilio ilgio nepakanka ir tenka juos ilginti. Tiek horizontalūs, tiek vertikalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu. Užlaidos plote profiliai sutvirtinami specialiomis žnyplėmis ar replėmis - kniedikliu.

Gipso kartono pertvarų aukštis, priklausomai nuo pasirinktos sistemos, gali būti iki 12 metrų. Prekybos vietose dažniausiai galima įsigyti profilius iki 4 m ilgio. Dėl to statybos aikštelėje tenka juos ilginti iki reikiamo aukščio. Ilginant profilius taip pat neišvengiama klaidų.

Klaida, jei vertikalūs Knauf CW profiliai suleidžiami vienas į kitą ir formuojama dėžinė jungtis, bet jie tarpusavyje nesujungiami. Tvirtinant gipskartonio plokštę, savisriegis prasriegia pirmą profilį o sekantį, laisvai įstatytą, atstumia. To nepastebėjus ir palikus, turėsime silpnesnę ir nestabilią pertvarą, nes turime du atskirus profilius, kurie nėra sujungti į vientisą laikantįjį elementą. Kad montuojant plokštę nebūtų atstumas antras profilis, per profilio jungties ilgį šonuose reikia padaryti mažiausiai 3 tvirtinimo taškus sujungiant profilius. Persidengimo zonoje profiliai jungiami kniedėmis.

Tokia pat klaida pasitaiko ir jungiant CW profilius, kai naudojamas papildomas UW profilis. Kai jungtyje naudojamas papildomas Knauf UW profilis, jungties apačioje ir viršuje reikia padaryti po 3 tvirtinimo taškus. Tas pats galioja ir kai 2 CW profiliai sustumiami ir perdengiami papildomu CW profiliu (dėžiniu būdu).

Jungiant profilius sustūmimo būdu, dėžine jungtimi, profilių persidengimo ilgis priklauso nuo profilių pločio.

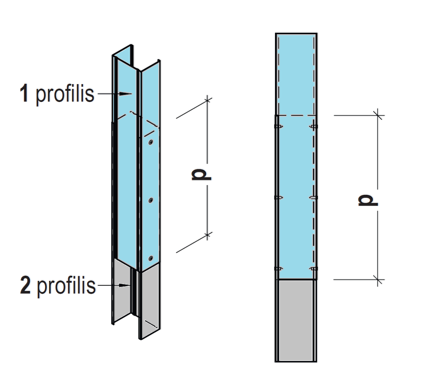

Du Knauf CW profiliai suformuoja dėžinę jungtį.

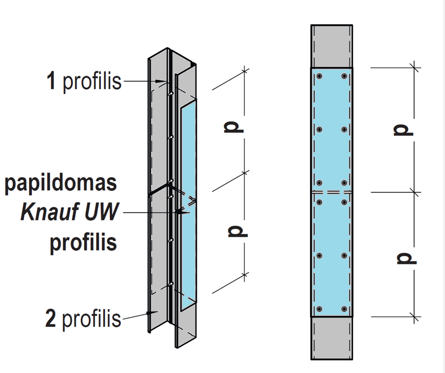

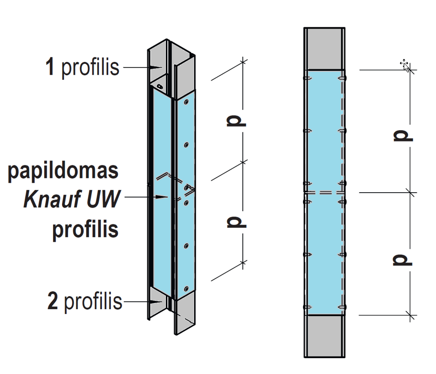

Du Knauf CW profiliai profiliai sustumiami ir perdengiami papildomu Knauf UW profiliu.

Du CW profiliai sustumiami ir perdengiami papildomu Knauf CW profiliu (dėžinis būdas).

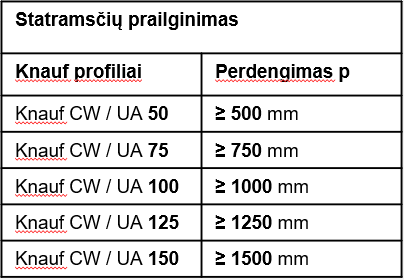

CW profilių persidengimo ilgis p, priklausomai nuo profilių pločio:

Knauf profiliai	Persidengimas p
CW / UA 50	≥ 500 mm
CW / UA 75	≥ 750 mm
CW / UA 100	≥ 1000 mm
CW / UA 125	≥ 1250 mm
CW / UA 150	≥ 1500 mm

Jei ilginami gretimi profiliai, ilginimo sandūros turi būti perstumtos viena kitos atžvilgiu: viena jungtis viršuje, kita - apačioje.

Nors Knauf UA profilių jungti nerekomenduojama, bet kartais tokio sprendimo išvengti nepavyksta, pavyzdžiui, įrengiant angas ar praėjimus aukštose pertvarose. UA profilius prailginti galima keliais būdais. Jeigu reikia prasiilginti UA profilį, du profiliai sustumiami vienas į kitą ir sujungiami papildomu UA profiliu. Persidengimo ilgis taip pat priklauso nuo profilio pločio: kadangi UA profilių plotis yra nuo 50 mm iki 150 mm, atitinkamai persidengimo ilgis turi būti nuo 500 mm iki 1500 mm.

Knauf UA profiliai jungiami 2 x M8 varžtais arba ≥ Ø 4,5 mm savisriegiais.

50 mm pločio UW profilyje yra viena eilė skylių, tuomet užtenka įsukti po du varžtus viršuje ir apačioje.

Jei ilginami platesni, 75-150 mm profiliai, jie turi dvi eiles skylių. Todėl jungimas daromas apačioje ir viršuje įsukant į kiekvieną eilę po 2, iš viso 4 varžtus. Tik tokiu atveju turėsime statiškai stabilų profilį.

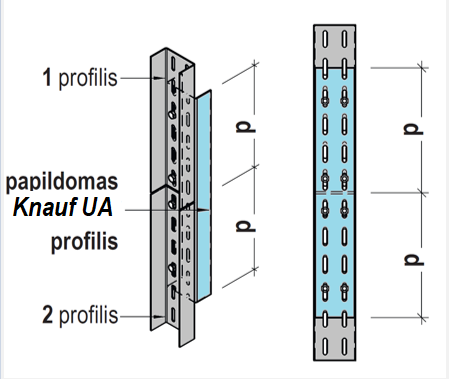

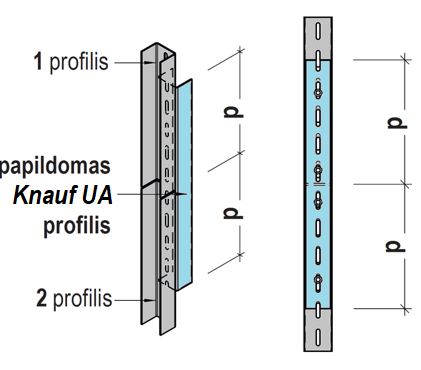

Knauf UA50 profiliai sustumiami ir sujungiami sienelėmis su papildomu Knauf UA profiliu.

Knauf UA profiliai sustumiami ir sujungiami sienelėmis su papildomu Knauf UA profiliu.



UA profilių persidengimo ilgis p, priklausomai nuo profilių pločio:

Angos profiliuose

Jeigu profilyje daroma anga laidams pravesti, ji negali būti pernelyg didelė, silpninanti profilį. Angos plotis turi būti toks, kad profilio šonuose liktų po 1 cm skardos, antraip profilis dėl apkrovos gali sulinkti. Be to, montuojant gipskartonio plokštę yra rizika pažeisti laidą.

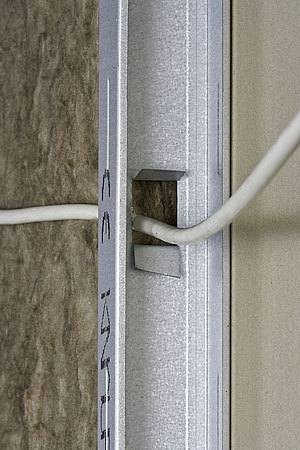

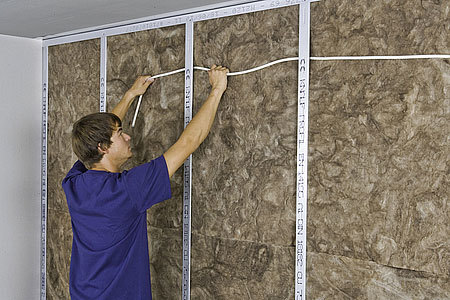

CW profilio nugarėlėje kas 50 cm yra H formos išpjovos, kurias galima atverti ir pravesti instaliaciją. Jeigu reikia papildomų angų, viename profilyje, priklausomai nuo profilio pločio, galima atverti vieną angą arba dvi angas. 5 cm pločio CW tipo profiliuose galima atverti vieną papildomą angą, kurios plotis 3 cm, aukštis 5 cm. Minimalus atstumas tarp angų turi būti 10 cm.

Platesniuose profiliuose galima atverti po 2 angas, išlaikant leistiną atstumą tarp angų ir minimalų 1 cm atstumą nuo krašto.

Kai ant pertvaros planuojamos didesnės kabinamų daiktų apkrovos ir jose montuojamos inkarinės pakabos ar traversai, pertvarų profiliuose papildomos angos nerekomenduojamos. Papildomos angos profilį susilpnina.

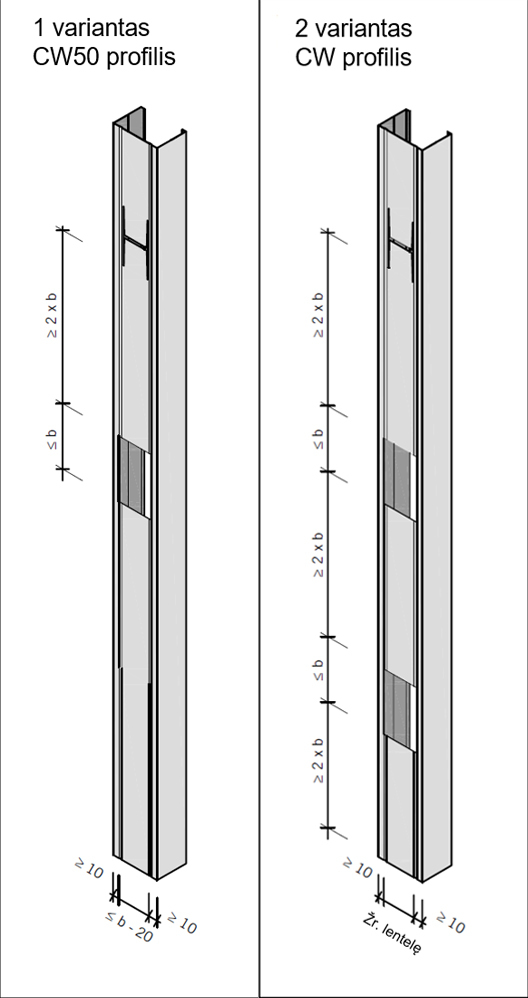

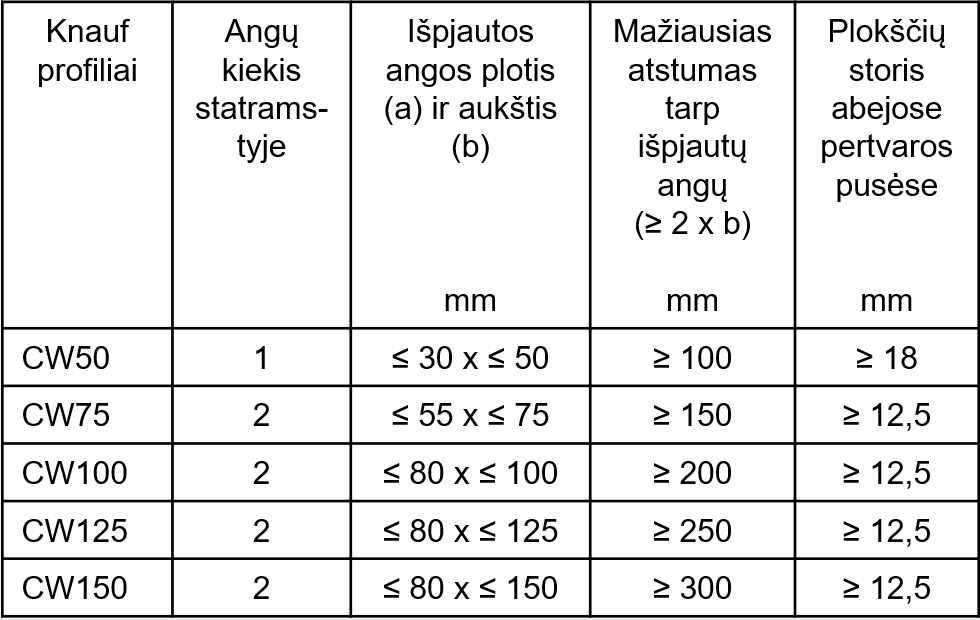

Papildomos angos CW profiliuose.

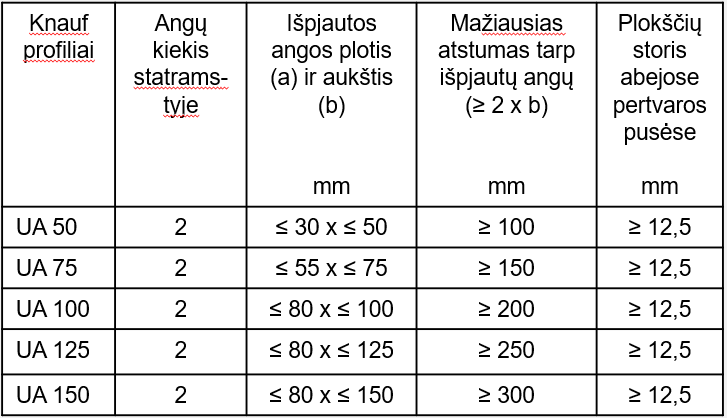

Kaip minėjome, UA profilių jungti nerekomenduojama, geriau naudoti vientisus. Bet kartais juose tenka atverti angas. Viename UA profilyje galima atverti 2 angas, išlaikant reikiamus atstumus, išskyrus durims įstatyti montuojamus profilius. Juose papildomų angų atverti negalima.

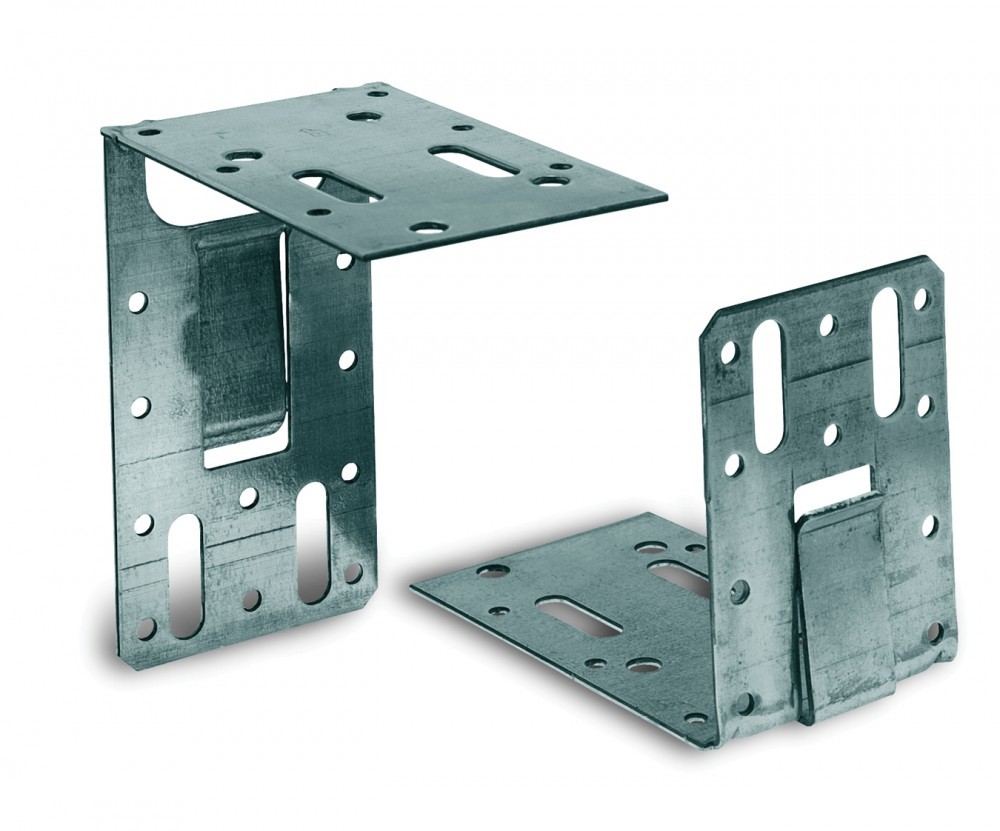

Durų angos profiliai turi išlaikyti apkrovas, todėl montuojant durų angą turi būti laikomasi vienos pagrindinės taisyklės: jeigu bendras pertvaros aukštis yra daugiau nei 2,6 m, o durų plotis daugiau nei 0,9 m ir jos sveria daugiau nei 25 kg, tuomet durų angos šoniniai profiliai turi būti sustiprinti. Tam tikslui naudojami UA profiliai, jie turi būti nuo grindų iki lubų, tvirtinami apačioje ir viršuje. Tokiu atveju durų angos UA profiliuose negalima atverti papildomų angų, laidai pravedami per viršutinį kampą.

Papildomos angos UA profiliuose.

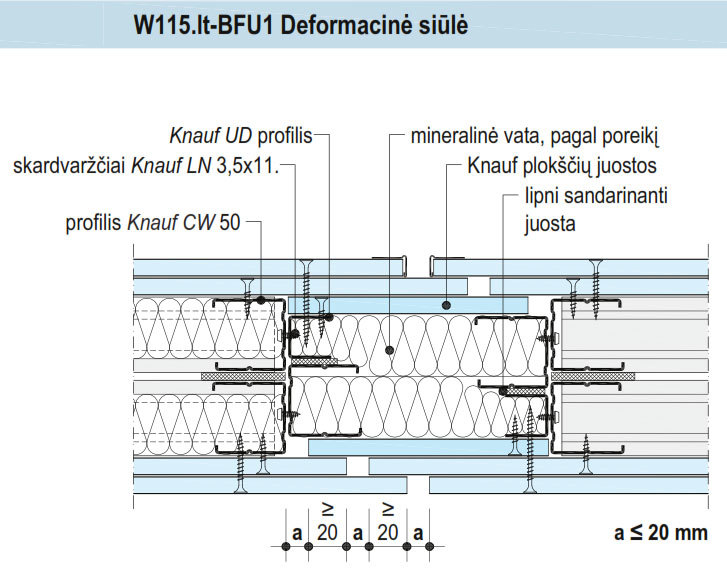

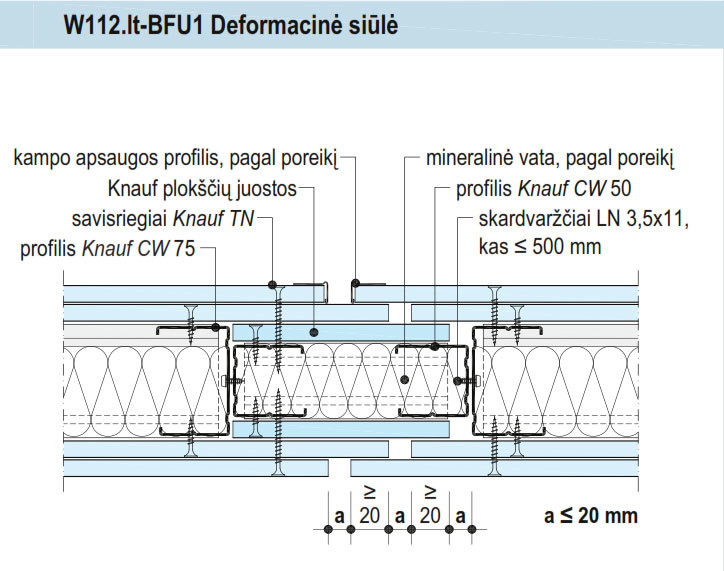

Deformacinės siūlės įrengimas

Kadangi skirtingos medžiagos skirtingai reaguoja į drėgmės ir temperatūros pokyčius, kad neatsirastų įtempių ir įtrūkimų skirtingų medžiagų jungimo vietose, įrengiamos vadinamosios deformacinės arba slydimo siūlės. Tokiose vietose montuoti standžias siūles yra rizikinga.

Deformacinėmis siūlėmis vadinamos gipskartonio ir kitų medžiagų konstrukcijų sandūros siūlės, taip pat siūlės, esančios galimose gipskartonio konstrukcijų tempimo ar gniuždymo vietose. Pastato konstrukcines deformacines siūles būtina atkartoti naujai montuojamoje metalinio karkaso konstrukcijoje. Montuojant ilgas pertvaras, kas 15 m įrengiamos deformacinės temperatūrinės siūlės.

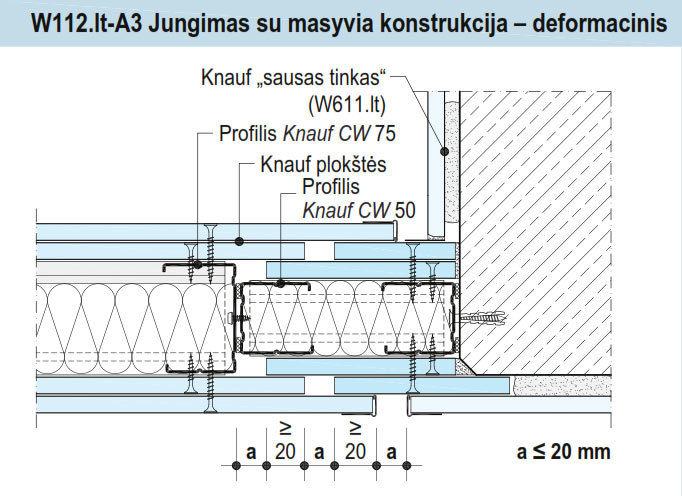

Jei yra dideli grindų ir lubų plokštumos aukščio (pradedant nuo 75 cm) skirtumai, taip pat įrengiamos deformacinės siūlės.

Kai plokštė vienu kraštu klijuojama prie sienos, o kitu dengia pertvarą, būtina įrengti deformacinę siūlę.

Gipskartonio plokštės nuo kitų statybinių konstrukcijų dalių – mūro, betono, medžio turi būti atskiriamos skiriamąja juosta Knauf Trenn-Fix, sufor­muojant mažai pastebimą deformacinę siūlę, vadinamą „slydimo siūle“. Konstrukcijas taipogi galima atskirti paliekant reikiamo dydžio tarpelį tarp konstrukcijų – vadinamąją „šešėlinę siūlę“.

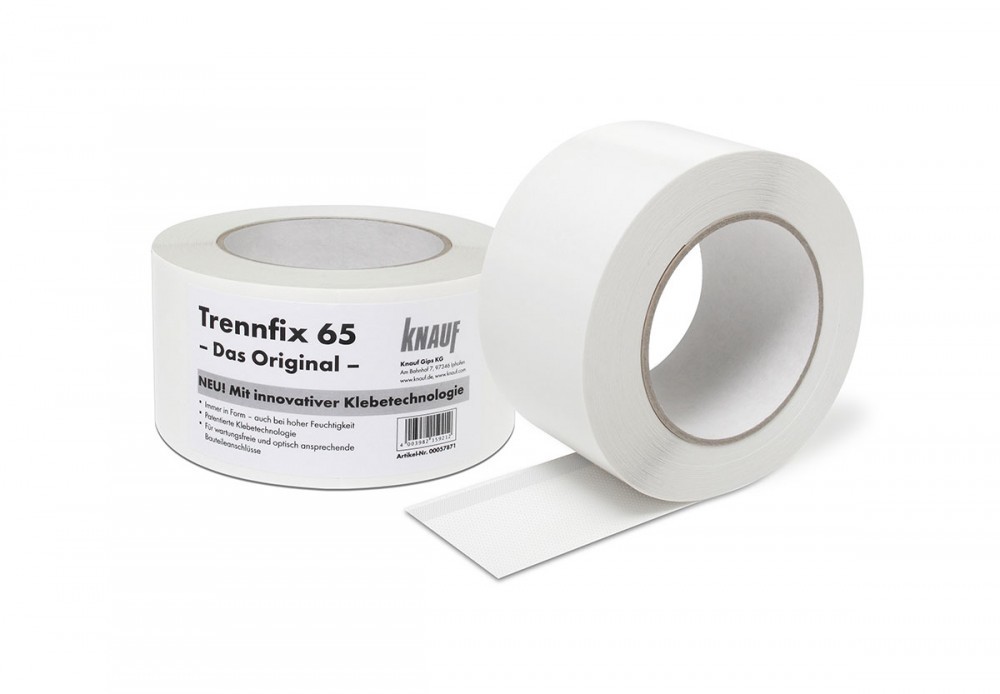

Knauf TrennFix juosta.

Knauf Trenn-Fix - speciali 65 mm pločio juosta, vienos  pusės dalis kraštinės (12 mm) yra padengta klijais, kad juosta visu plotu nepriliptų prie sienos ir matomoje jos dalyje neliktų jokių klijų pėdsakų.

Knauf Trenn-Fix juostą galima klijuoti tiesiog ant lygaus pagrindo  (tinko, betono, OSB plokščių ir pan.) tose vietose, kuriose numatoma prijungti kitą montuojamos konstrukcijos apkalą. Smulkiais atskirais taškais užtepti klijai gerai prikimba prie šiurkščių ir truputį dulkėtų pagrindų.

Ši juosta lipniąja kraštine klijuojama prie CW, UW arba UD profilių prieš plokščių montavimą. Tarp plokštės krašto ir sienos paliekamas apie 5 mm tarpas, kuris užglaistomas. Sumontavus plokštes ir užglaisčius dalis juostos liks matoma, tą dalį galima nupjauti.

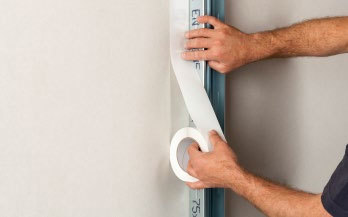

KnaufTrenn-Fix juostą klijuoti prie lygaus statybinių konstrukcijų paviršiaus.

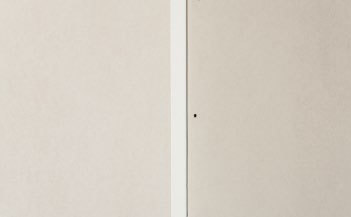

Knauf plokštės montuojamos atitraukiant jas per 5 mm nuo kitų konstrukcijų.

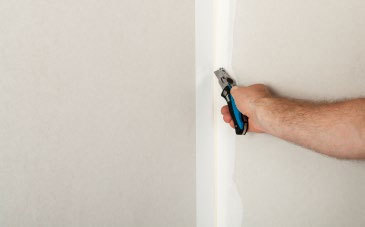

Siūlę užglaistyti. Išdžiūvus glaistui, išlindusi juostos dalis nupjaunama.

Nereikalinga juostos dalis pašalinama.



Esamų sienų apkalos karkaso iš metalinių profilių montavimas

Esamų sienų apkalimas gipskartonio plokščių konstrukcijomis - plačiai naudojamas apdailos būdas tiek renovacijoje, tiek naujoje statyboje. Ypač naudingas tuo atveju, kai reikia išlyginti nelygias sienas, pagerinti jų šilumos ir garso izoliaciją.

Jei išorinė siena papildomai šiltinama naudojant gipskartonio konstrukciją, tarp profilių įspaudžiami mineralinės vatos dembliai, ant jų klojama garo izoliacinė plėvelė ją priklijuojant dvipuse lipnia juosta ant profilių konstrukcijos. Nerekomenduojama naudoti didesnio nei 5 cm izoliacinio sluoksnio. Kai apkala įrengiama garso izoliacijai pagerinti, ant pertvarų tarp vidinių patalpų garo izoliacija nereikalinga, izoliacinio sluoksnio storis nėra ribojamas.

Masyvių sienų aptaisymas gali būti įrengiamas kaip laisvai stovinčios arba tiesiogiai pritvirtintos karkasinės konstrukcijos.

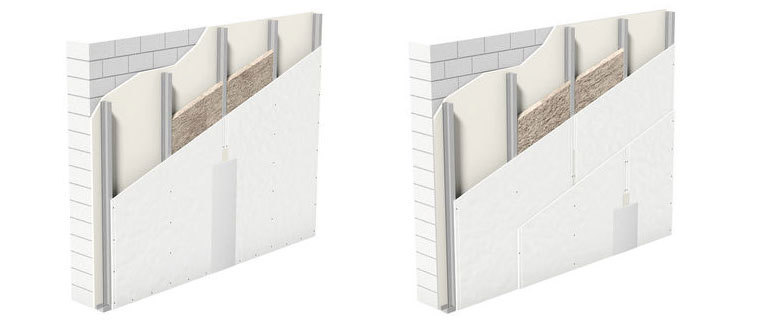

Laisvai stovinčios apkalos iš CW profilių.

Laisvai stovinti apkala pagal struktūros tipą atitinką vieną dvigubo karkaso pertvaros pusę. Karkaso montavimo technologija lieka tokia pati kaip ir gipskartonio pertvarų. Kadangi montuojant apkalas gipso kartonas sukamas iš vienos pusės, tai atstumas tarp profilių ir jų plotis parenkamas pagal apkalos aukštį, gipskartonio sluoksnių skaičių ir gipskartonio tipą. Maksimalus galimas tokių apkalų aukštis - iki 7,8 m

Apkala prie esamos sienos papildomomis deta­lėmis netvirtinama. Rekomenduojama kad profiliai ir izoliacinis sluoksnis nesiliestų su esama siena, būtina palikti ≥10 mm tarpą.

Esamų sienų aptaisymas gali būti įrengiamas naudojant tiesiogiai pritvirtintas karkasines konstrukcijas. Maksimalus galimas tokių apkalų aukštis - iki 10 m.

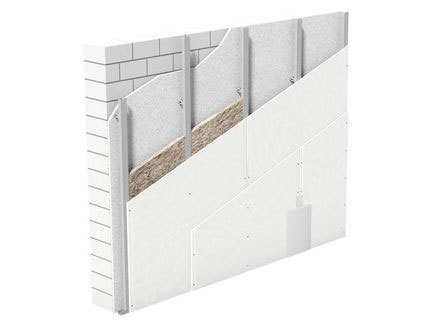

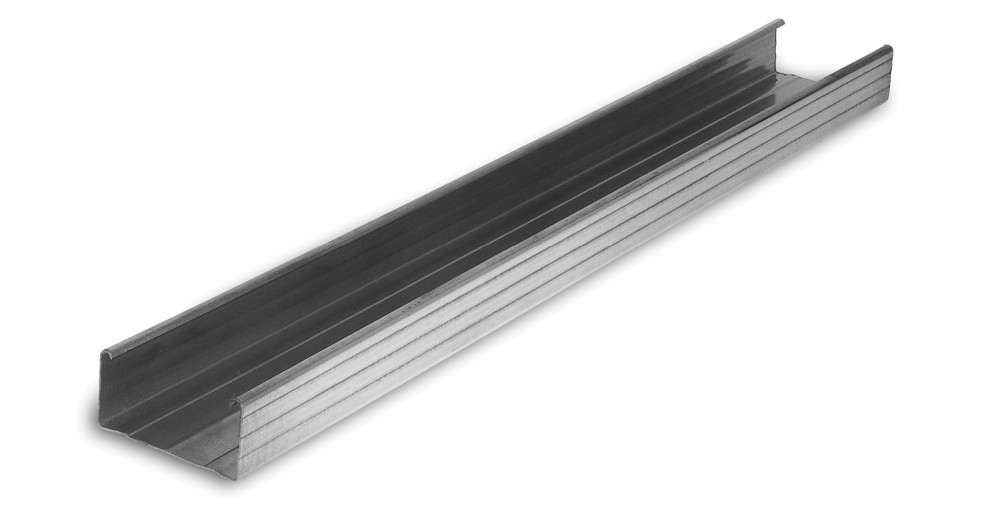

Tiesioginio tvirtinimo apkala iš CD 60/27 profilių.

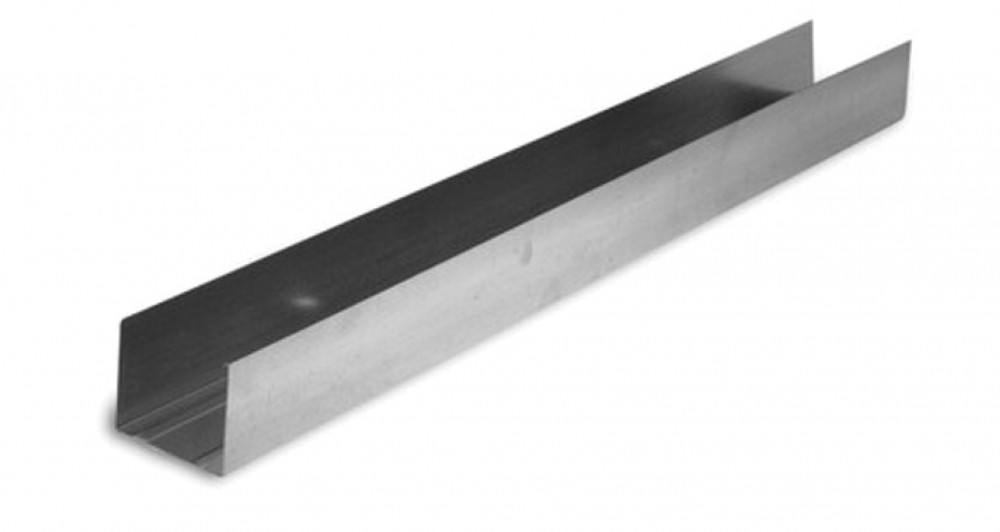

Šiuo atveju naudojami perimetriniai UD ir statramstiniai CD profiliai. CD profiliai prie sienos tvirtinami naudojant tiesioginio tvirtinimo detales.

Pirmiausia pasižymimos perimetrinių profilių - gulekšnių ir vertikalių profilių – statramsčių montavimo ašys. Ant grindų ir lubų montuojami perimetriniai UD profiliai. Ant UD profilio nugarėlės priklijuojama  Knauf Dichtungsband sandarinimo juosta.

Knauf Dichtungsband juostos klijavimas ant pagrindinių laikančiųjų profilių apačios.

Prie lubų ir grindų perimetriniai profiliai – UD gulekšniai tvirtinami pagrindui tinkamais tvirtinimo elementais kas 80-100 cm. Tvirtinant perimetrinį UD profilį prie lubų, reikia dar kartą patikrinti būsimos konstrukcijos vertikalumą.

Prie esamos sienos pagrindui tinkamais tvirtinimo elementais prisukamos tiesioginio tvirtinimo detalės. Atstumai tarp tiesioginio tvirtinimo detalių negali viršyti 150 cm, bet ne mažiau kaip 3 detalės vienam profiliui. Į horizontalius profilius - UD profilius numatytais žingsniais (standartiškai kas 60 cm), sustatome vertikalius CD profilius – statramsčius.

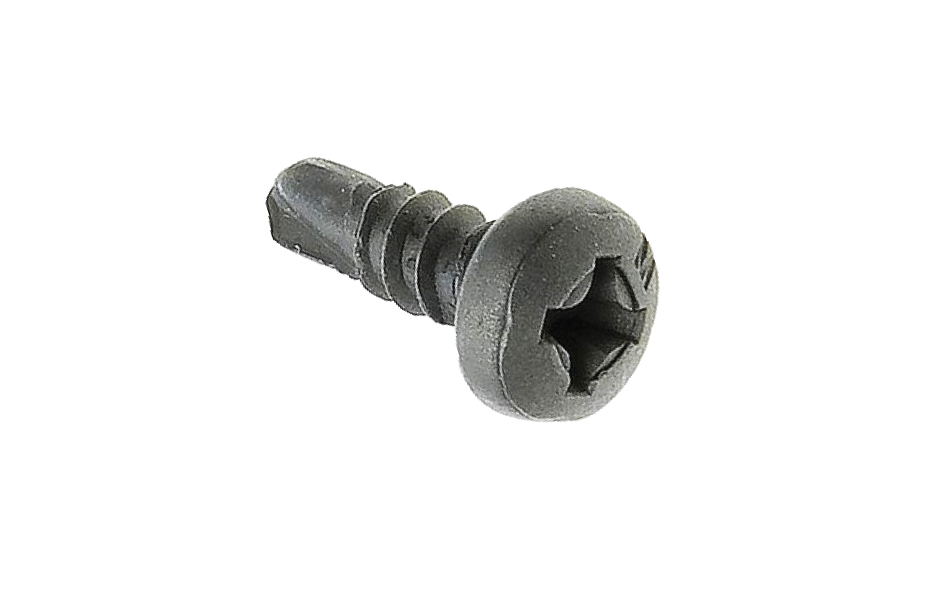

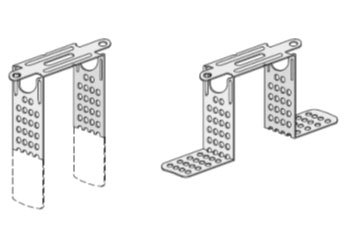

Prie CD profilių tiesioginio tvirtinimo detalė prisu­kama dviem skardvaržčiais Knauf LN 9x11 iš kiekvienos pusės. Detalės galai užlenkiami arba nukerpami.

Jeigu apkala atlieka garso izoliavimo pagerinimo funkciją būtina naudoti tiesioginio tvirtinimo detales su gumine tarpine.

Tvirtinimo detalė su gumine tarpine.

Kiekvienam pagrindo (sienos) tipui būtina pasirinkti atitinkamus tvirtinimo elementus. Gispkar­tonio plokstės prie profilių tvirtinamos savisriegiais atsižvelgiant į jų rūšį ir storį.

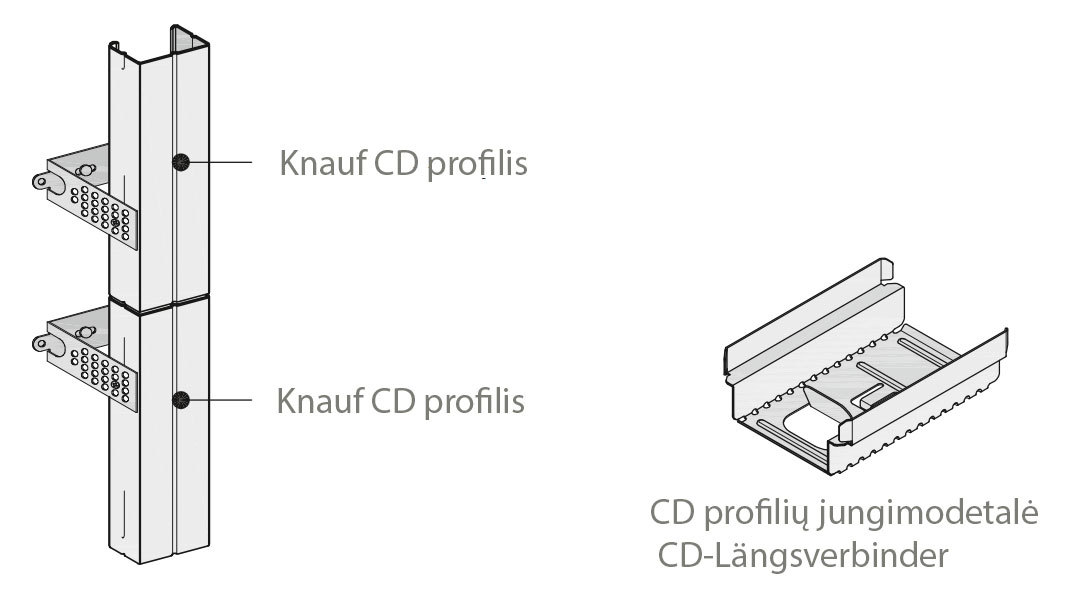

Pagal poreikį CD profiliai gali būti prailginami naudojant CD profilių prailginimo detalę, pvz., Knauf CD-Langsverbinder.



Lubų profilių montavimas

Šiuolaikinėje statyboje dažnai montuojamos gipskartonio lubos, nes jose patogu paslėpti komunikacijas -  vamzdžius, kabelius, ortakius. Jos taip pat montuojamos perdangų garso izoliacijai, akustikai pagerinti.

Lubų karkaso konstrukcija bei naudojamos tvirtinimo ir pakabinimo detalės priklauso nuo to, kokios plokštės bus montuojamos ant lubų – paprastas gipskartonis, akustinis gipskartonis (su įvairiomis kiaurymėmis), ugniai atsparios plokštės ar cementinės plokštės Knauf Aquapanel drėgnoms ir šlapioms patalpoms.

Prieš tvirtinant karkasą prie lubų, vizualiai patikrinama lubų kokybė. Tvirtinimo priemonės (betonvinės, savisriegiai ir pan.) lubų konstrukcijoms parenka­mos atsižvelgiant į pagrindo tipą. Pakabų tvirtinimui negalima naudoti mūrvinių su polimeriniais kaiščiais, naudoti tik grynai metalines betonvines, taip pat negalima tvirtinti kabamųjų lubų ant tinkuotų lubų su medinėmis balanomis. Negalima klijuoti plokščių prie lubų. Montavimo detalėms ir profiliams sujungti naudojami Knauf skardvaržčiai LB arba LN.

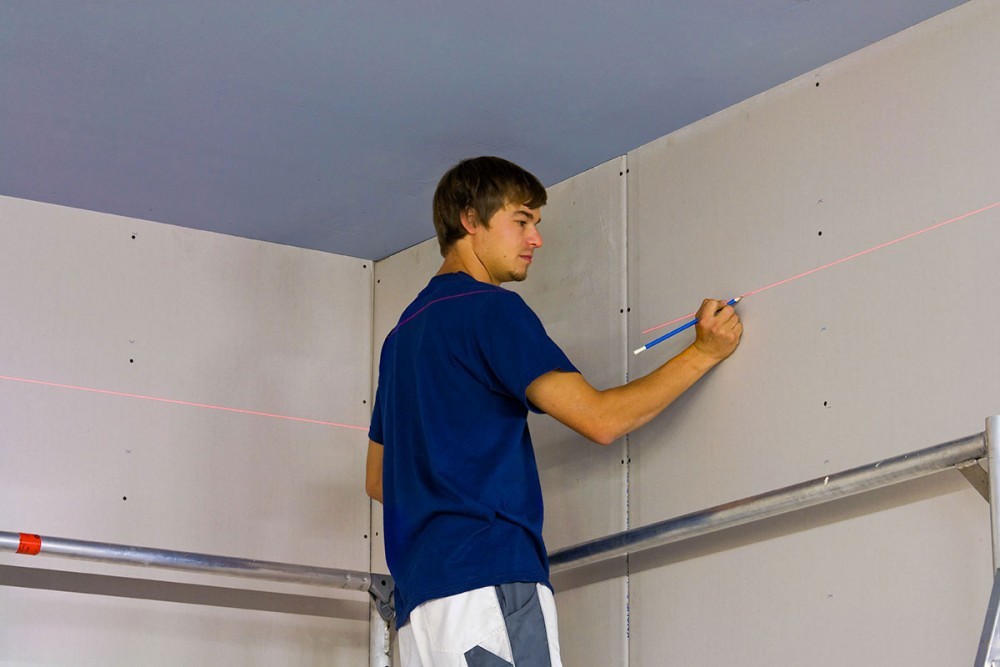

Pradedant montuoti profilius pirmiausia pasižymimas būsimų lubų aukštis, kuriame bus montuojamos lubos.

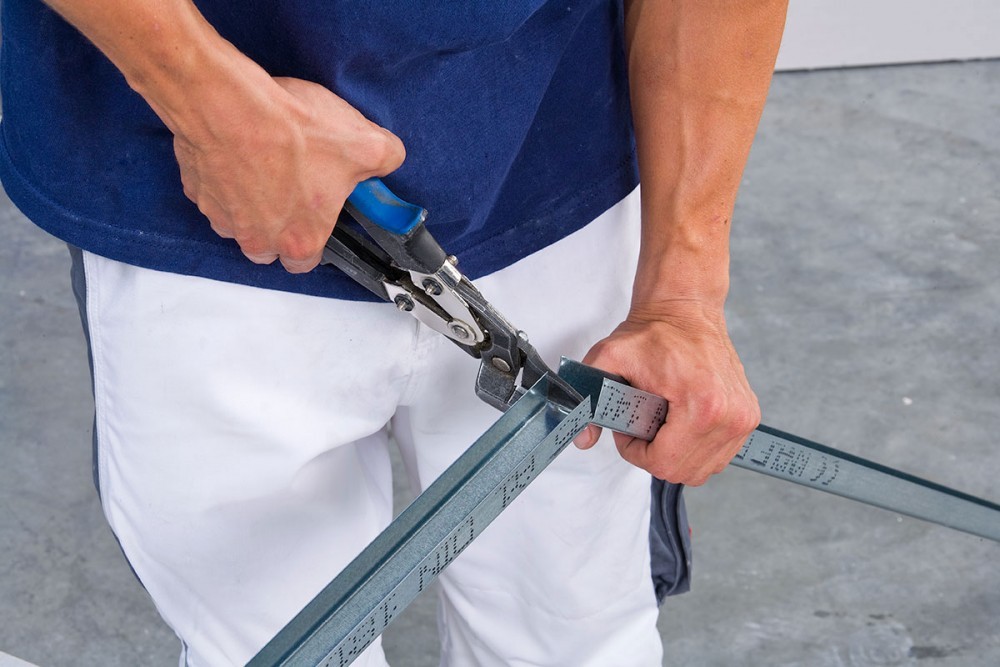

Pasimatuojami atstumai ir reikiamais ilgiais sukerpami perimetrinai UD profiliai.

UD profilis pažymi būsimų lubų lygį, bet neatlieka laikančiosios funkcijos.  Kai montuojamos standartinės, be papildomų garso izoliacijos ar gaisrinės saugos reikalavimų  lubos, ant UD profilio nugarėlės priklijuojama  Knauf Dichtungsband sandarinimo juosta.

Jungties vietoje sienos plokštuma turi būti lygi. Esant reikalui, ji išlyginama papildomomis priemonėmis (pvz., gipsiniu glaistu arba tinku).  Prie esamų sienų UD profiliai tvirtinami pagrindui tinkamomis trirtinimo priemonėmis, pvz., mūrvinėmis kas 80-100 cm. Jei UD profilis tvirtinamas prie medinės perdangos, naudojami savisriegiai,  jei prie betoninės – betonvinės. Konstrukcijoms, kurioms keliami gaisrinės saugos reikalavimai, UD profilių tvirtinimo atstumas sumažėja iki ≤ 625 mm (naudoti tvirtinimo priemones tinkančias konkrečiam pagrindo tipui).

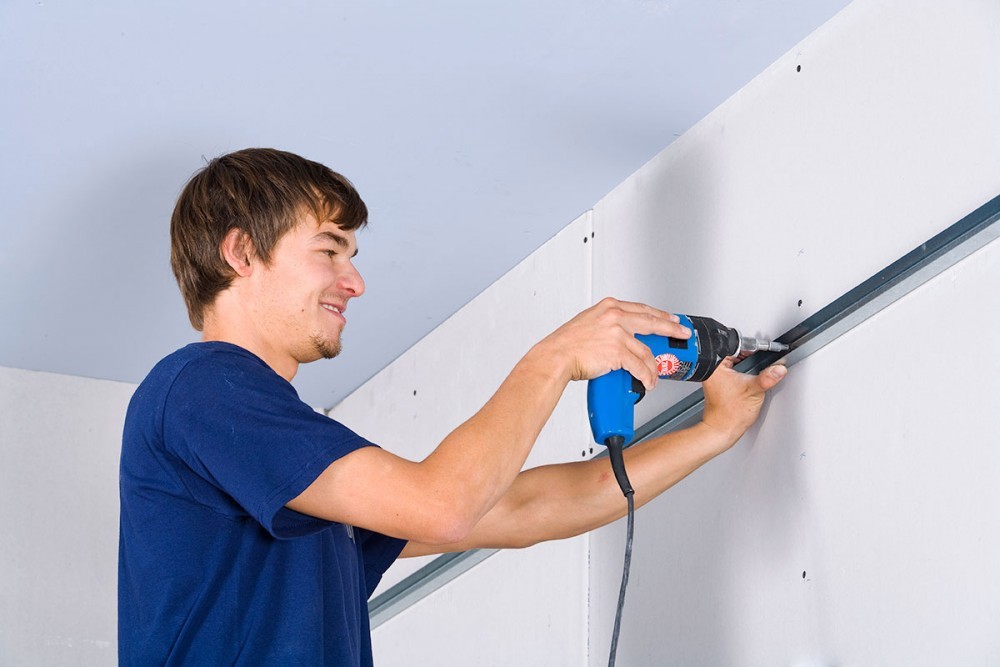

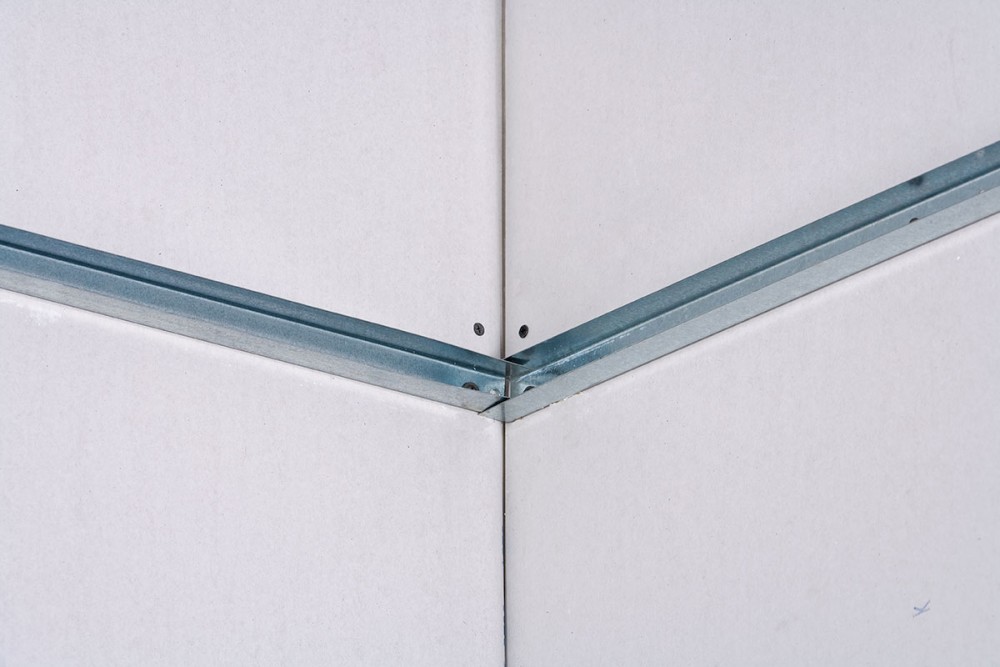

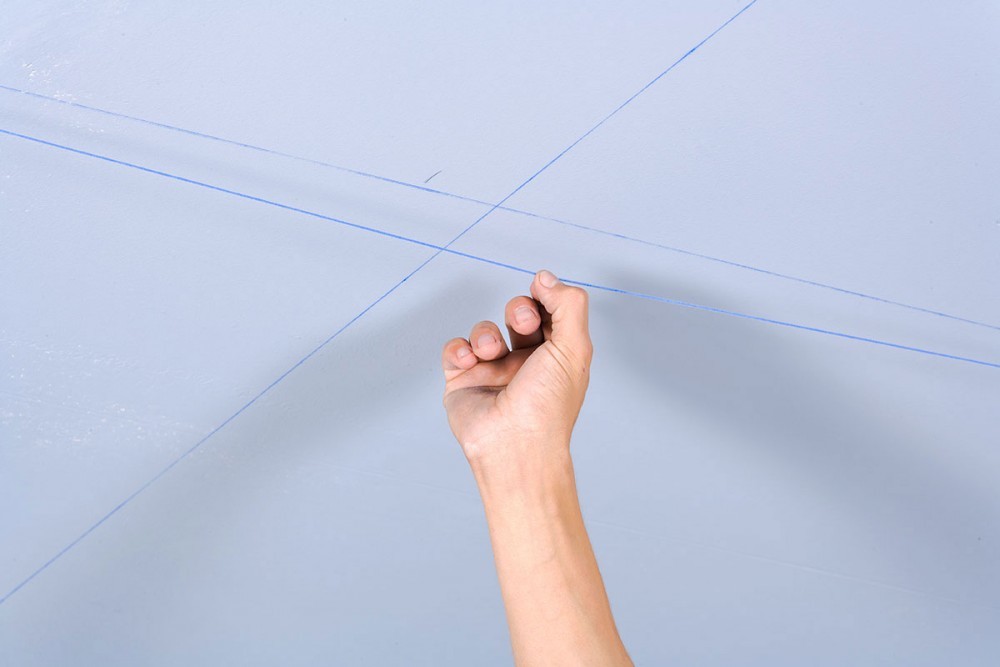

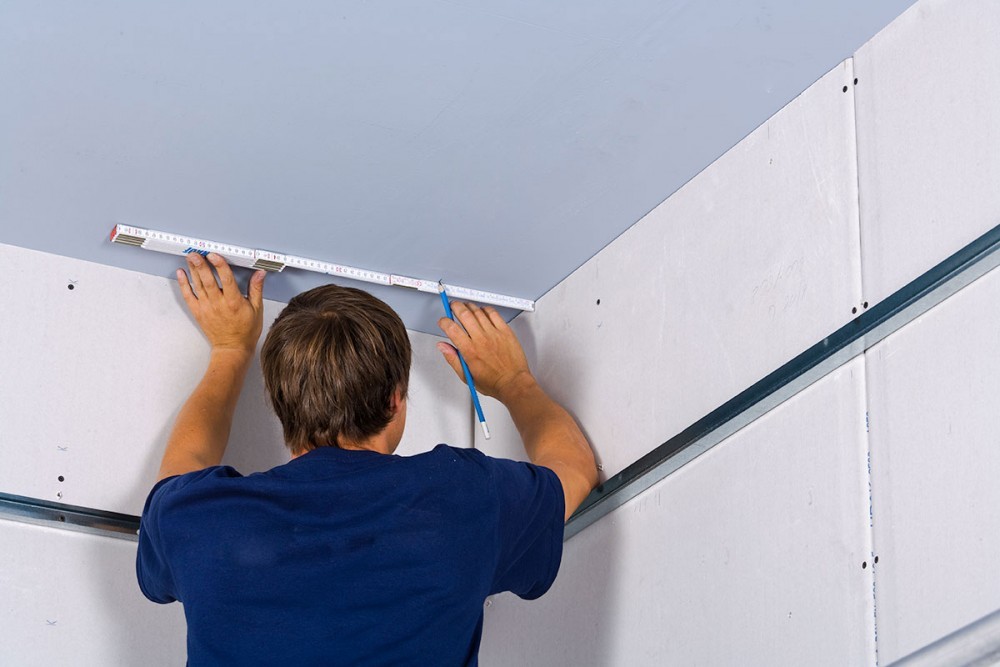

Prisukę perimetrinį profilį, lubų plokštumoje pasižymine pakabų tvirtinimo vietas.

Luboms rekomenduojama rinktis standžias pakabas, nes lubos bus stabilesnės ir mažiau trūkinės. Pagrindinės standartinės standžios pakabos - tai tiesioginė tvirtinimo detalė Direktabhänger arba Nonius pakaba.

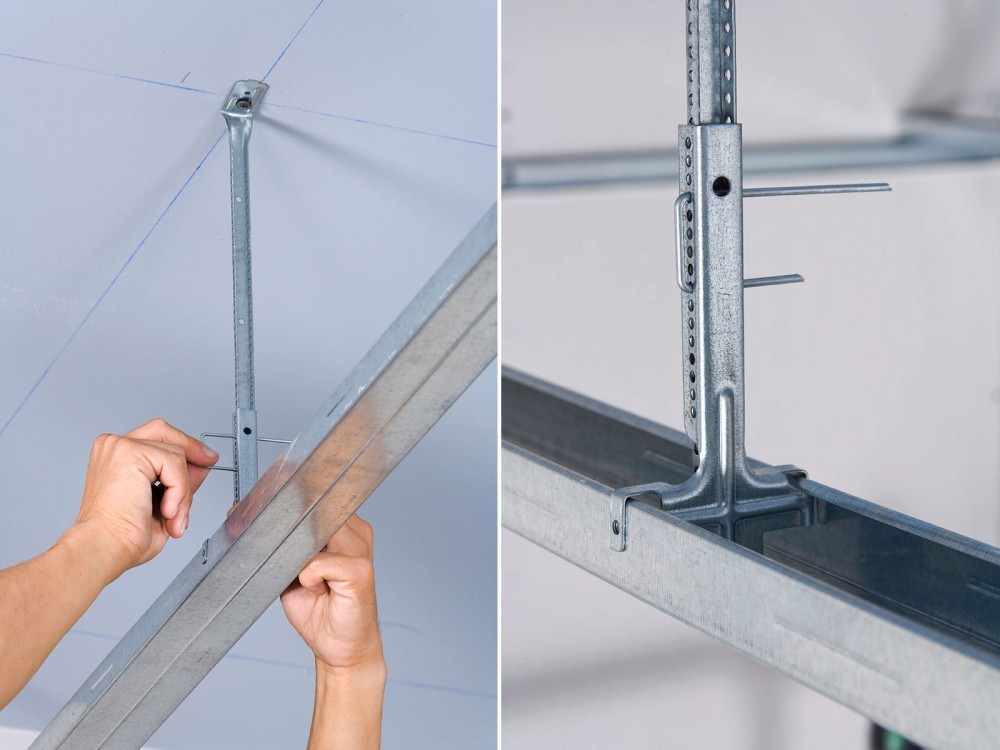

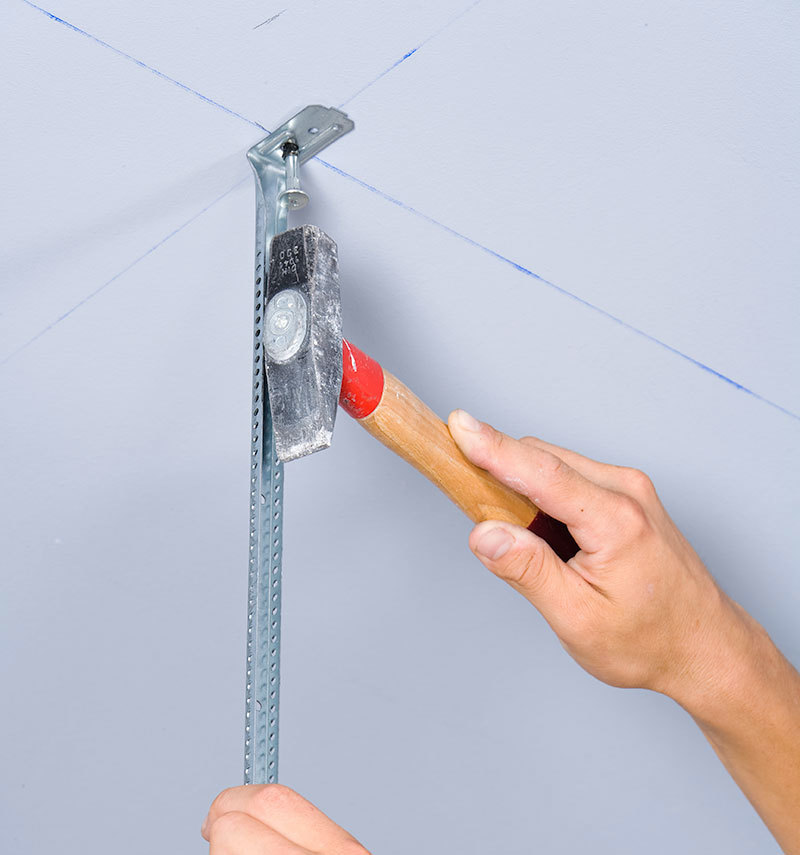

Pažymėtose vietose prisukamos arba prikalamos Nonius pakabų viršutinės dalys, jų strypai atlenkiami stačiu kampu.

Prie medinės perdangos pakabos tvirtinamos savisriegiais, prie betoninės – metalinėmis mūrvinėmis. Nonius pakabos apatinė dalis įstatoma į CD profilį, pasimatuojamas aukštis ir apatinė pakabos dalis sujungiama su viršutine pakabos dalimi, sujungimui naudojami tam skirti kaiščiai.

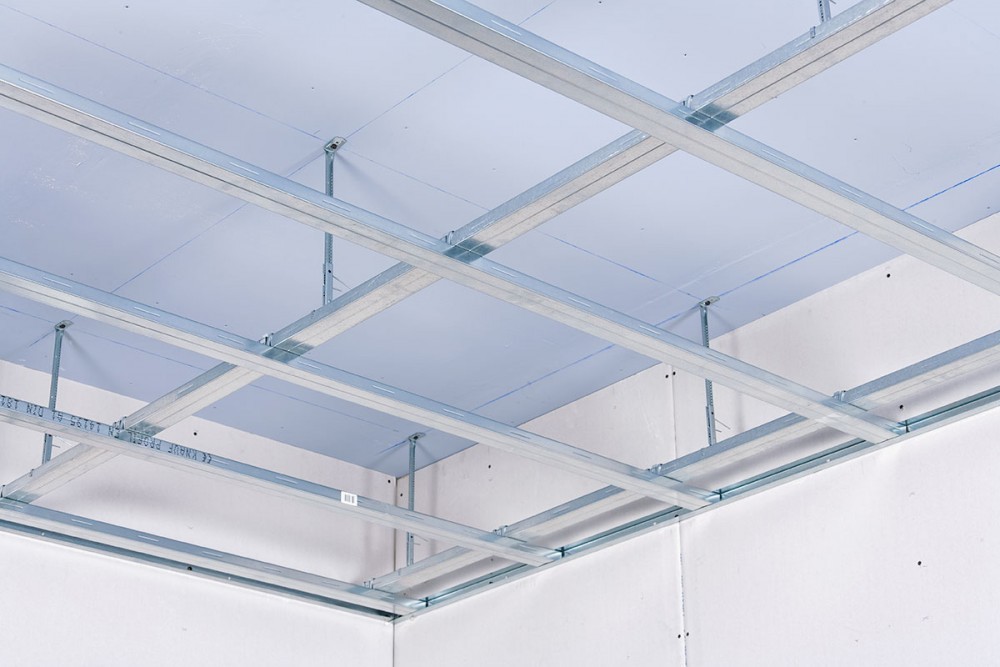

Sumontavus pagrindinius profilius, montuojami apatiniai montavimo profiliai. Į perimetrinius UD profilius ne mažiau kaip 20 mm įstumiami CD montavimo profiliai.

Montuojant lubas, priklausomai nuo sistemos, pagrindinio ir montavimo  CD profilių jungimui naudojamos sujungimo detalės:

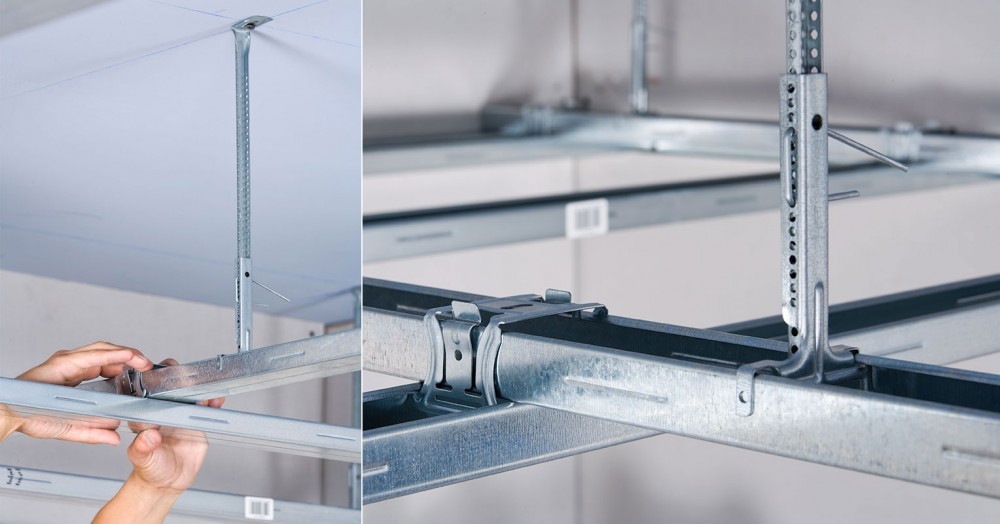

Sistema D112 (dviejų lygių luboms): CD pagrindinis ir montavimo profilis sujungiami su dviejų lygių susikirtimo detale su fiksatoriumi arba inkarine dviejų lygių sujungimo detale.

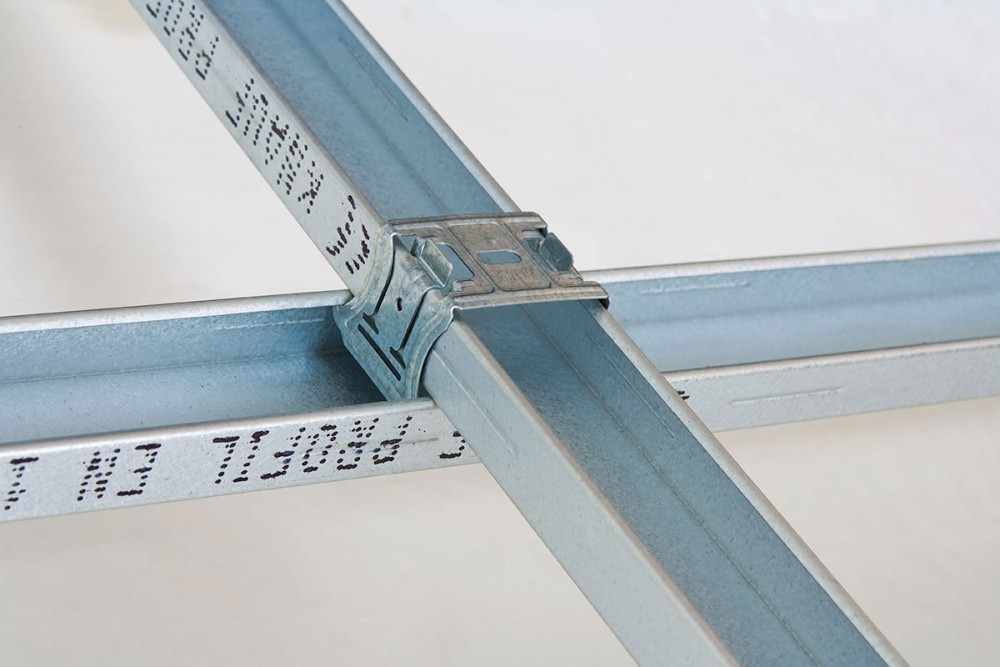

Profilių sujungimas naufojant Knauf Kreuzverbinder.

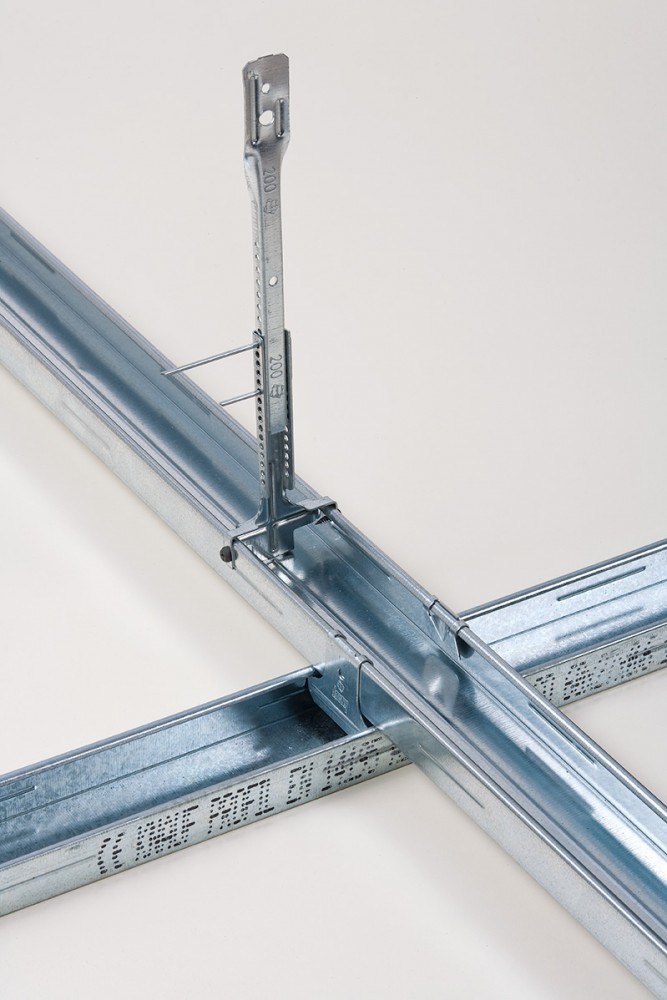

Profilių sujungimas naufojant Knauf Ankerwinkel

Sistema D113 (vieno lygio luboms): CD pagrindinis ir montavimo profilis sujungiami su vieno lygio kryžmine jungtimi arba universalia profilių jungimo detale.

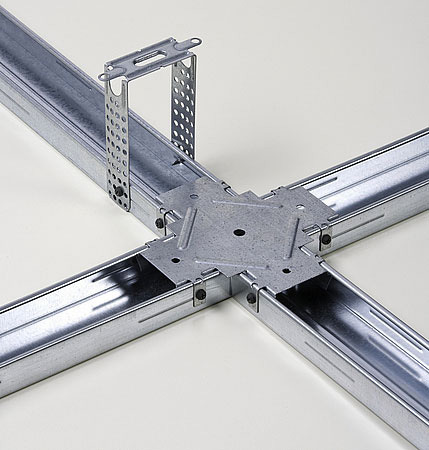

Profilių sujungimas naufojant Knauf Niveauverbinder.

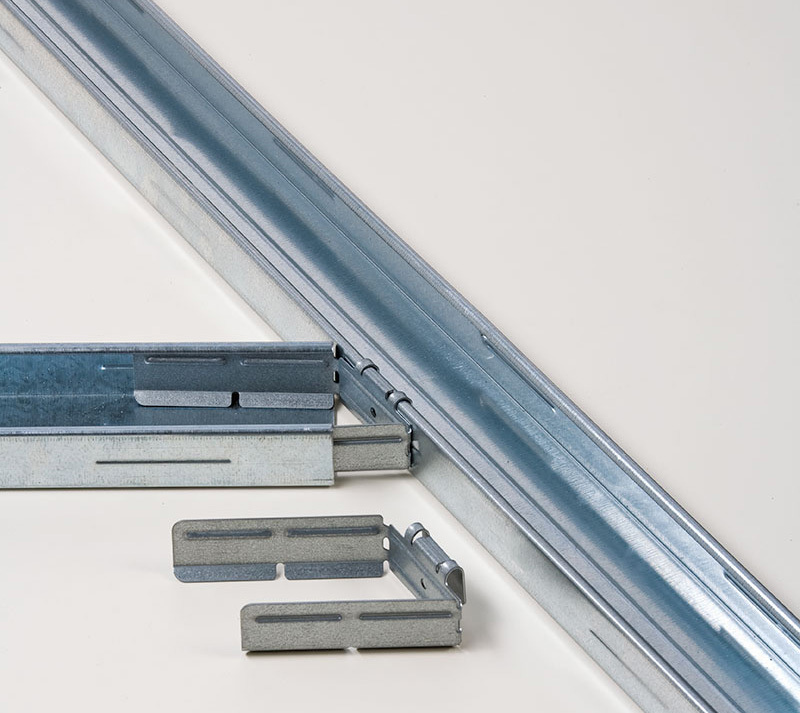

Profilių sujungimas naufojant Knauf Universalverbinder.

Lubų konstrukcijos aukštis susideda iš pakabos, karkaso ir apkalos. Pavyzdžiui, dviejų lygių luboas D112 su Nonius pakaba (130 mm), pagrindinis ir laikantysis profilis (54 mm) ir apkala (2x12,5 mm) = 209 mm, būtinas pakabinamų lubų konstrukcijos aukštis - apie 210 mm.

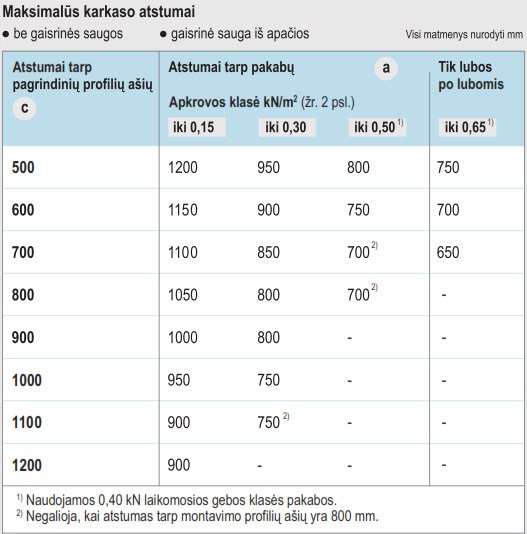

Leistinieji pagrindinių ir montavimo profilių tvirtinimo atstumai parenkami pagal sistemos tipą ir apkrovos klasę. Standartinių lubų be gaisrinės saugos dviejų sluoksnių plokščių apkalai montavimo profiliai montuojami kas 500 mm.

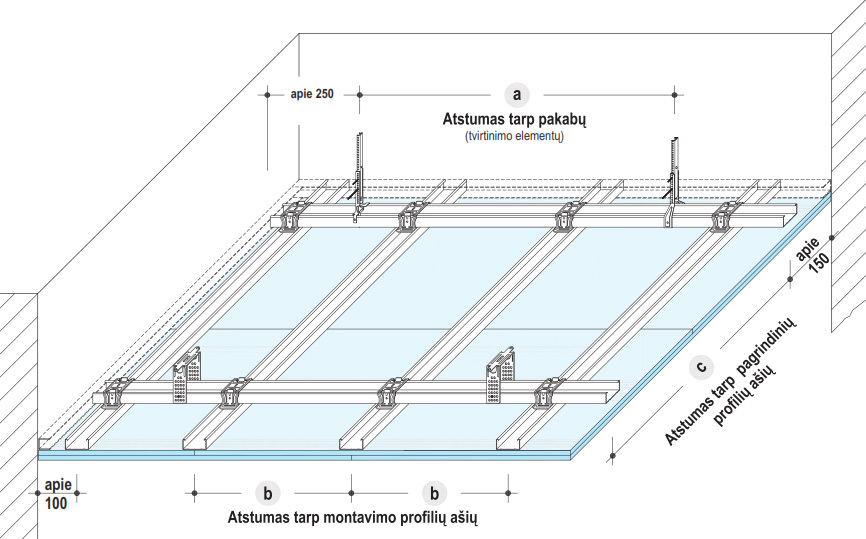

Pagrindinių ir montavimo profilių karkasas

Metalinių profilių karkasas, prie kurio tvirtinamos plokštės, turi būti pakankamai stabilus ir lygus.

Tvirtinant gips­kartonio plokštes prie karkaso pirmenybė teikiama skersiniam plokščių montavimui.

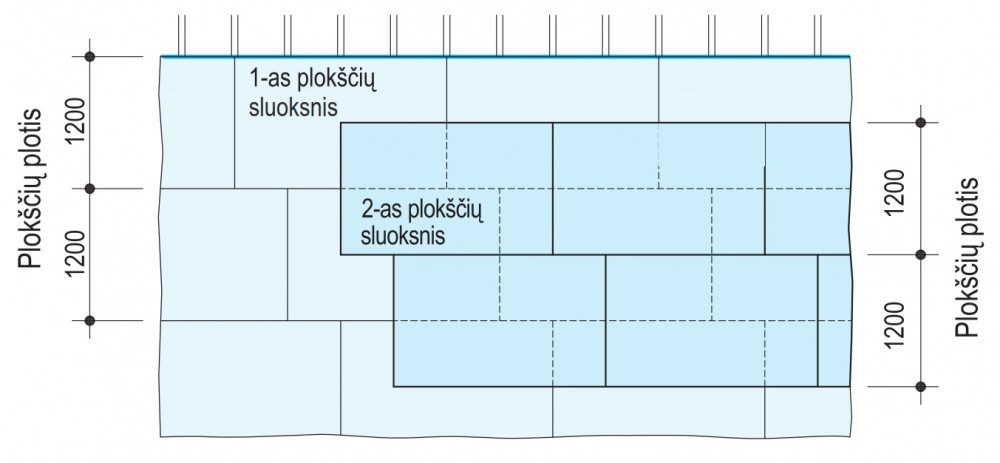

Jei lubų apkala daugiasluoksnė, atskiri plokščių sluoksniai montuojami perstumtomis sandūromis pagal klojimo schemą. Kiekvienas plokščių sluoksnis tvirtai prispaudžiamas prie pagrindo konstrukcijos ir atskirai pritvirtinamas. Tvirtinant 1-ąjį plokščių sluoksnį atstumus tarp savisrie­gių galima padidinti maks. iki 500 mm (jei apkala su 25+18 mm / 2x20 mm, maks. 300 mm), jei 2-asis plokščių sluoksnis bus pritvirtintas nedelsiant (tą pačią darbo dieną). Jei apkala daugia­sluoksnė, būtina siūlių glaistu, pvz., Knauf Uniflott, užglaistyti, nenaudojant armavimo juostos 1-ojo plokščių sluoksnio išilgines ir skersines siūles bei jungtis su kitomis konstrukcijomis. Paskutinio sluoksnio siūlės glaistomos ir armuojamos siūlių armavimo juosta.



Lubų jungimas su pertvara

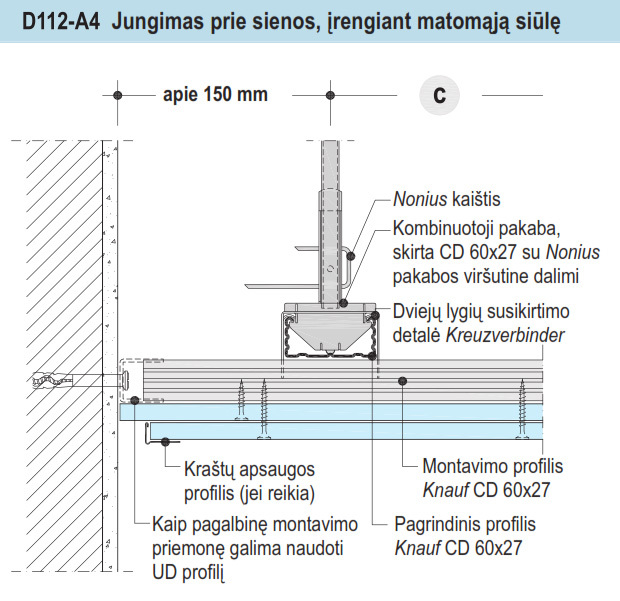

Lubas su pertvara galima sujungti dviem būdais įrengiant slydimo ar šešėlinę siūlę. Geriausias sprendimas – įrengti šešėlines siūles, leidžiančias lubų konstrukcijai judėti laisvai. Tai visų pirma rekomenduojama esant didelio ploto luboms. Jei formuosime šešėlinę siūlę, tuomet tarp sienos ir gipskartonio plokštės paliekamas tarpas ir plokštės kraštas užbaigiamas glaistymo kampu.

Kitas būdas įrengti lubų ir sienos sandūrą – naudojant slydimo jungtis. Tokios jungtys privalo būti įrengtos, esant didesnio ir didelio ploto luboms, ypač jei tai lubos po medinių sijų perdanga. Slydimo jungtis įrengiama naudojant sandūros juostas. Judant taip atskirtoms konstrukcijoms gali susidaryti tolygus nepastebimas plauko storio plyšys. Tam optimaliai tinka 6,5 cm pločio lipnioji sandūros juosta Knauf Trenn-Fix, kurios krašte yra tik 1,2 cm pločio klijų juostelė, kad juosta visu plotu nepriliptų prie sienos ir matomoje jos dalyje neliktų jokių klijų pėdsakų. Juostos klijai gerai prikimba prie šiurkščių ir truputį dulkėtų pagrindų. Montuojant lubas Knauf Trenn-Fix sandūros juosta užklijuojama prie UD profilio (prie apatinio krašto, kad pritvirtinus profilį varžtais liktų kyšoti 5 cm Knauf Trenn-Fix sandūros juostos dalis). Papildomai profilis padengiamas Knauf Trennwandkitt sandarinamąja mastika, kad lubų konstrukcija būtų atskirta nuo besiribojančių sienų. Po to, kai plokštės sumontuojamos, 3−5 mm atstumu nuo Knauf Trenn-Fix sandūros juostos, siūlė visiškai užpildoma glaistu. Išdžiūvus glaistui, kyšančią Knauf Trenn-Fixs sandūros juostos dalį reikia nupjauti aštriu peiliu. Prie pagrindo neprilipęs juostos likutis nepalieka jokių žymių.

Detalesnę karkaso ir gipskartonio plokščių lubų montavimo eigą rasite straipsnyje „Gipskartonio lubų montavimas“.

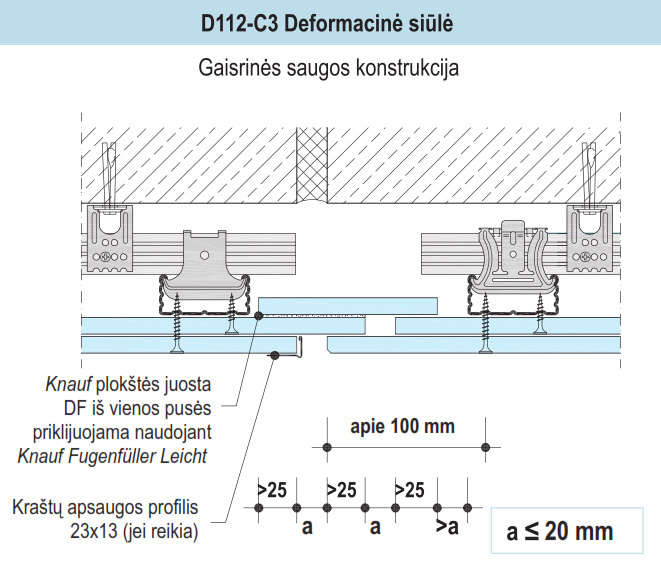

Lubose rekomenduojama deformacines siūles įrengti kas 15 metrų lubų kraštinės ilgio.  Atkreipiame dėmesį, kad lubose deformacines siūles gali tekti formuoti tankiau, jei montuojamos šlaitinės lubos ar  lubos su angomis – palėpėse, laiptinėse.

Įvairių tipų lubų įrengimo mazgus rasite D11.lt  "Knauf plokščių lubos".

Kilus neaiškumams Jums visada pagelbės "Knauf" konsultantai - kreipkitės į "Knauf" infocentrą  tel. 8 5 213 2222. Mes padėsime!

Parengta pagal UAB „Knauf"  rekomendacijas, nuotraukos ir brėžiniai – UAB “Knauf”
